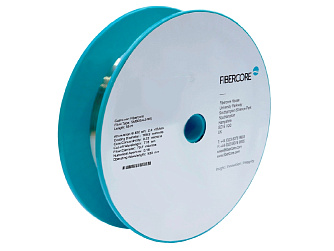

SM1500(5.3/80) одномодовое оптоволокно

Одномодовое специализированное (SM) волокно, уменьшенного диаметра, серия SM1500(5.3/80).

Длина волны 1550 – 1650 нм
Числовая апертура 0,23 – 0,25
Диаметр покрытия 170 ±10 мкм
Тип покрытия Двойной акрилат
Производитель:  FIBERCORE

Диапазон специализированных оптических одномодовых (SM) волокон разработан FIbercore, чтобы предложить наилучший выбор волокна для применения без потерь производительности, которыми сопровождается использование стандартных телекоммуникационных волокон.

Данные волокна доступны со средней и высокой числовой апертурой (NA), что позволяет резко сократить потери при изгибе в сравнении с телекоммуникационным волокном. Это позволяет достигнуть меньших размеров упаковки, что является особенно полезным для спиральных датчиков и телекоммуникационного оборудования малых конструкций.

Волокна с уменьшенным диаметром оболочки предназначены для уменьшения статической усталости при наматывании волокна, давая большую механическую долговечность в катушках малых диаметров.

Волокна с уменьшенным диаметром оболочки предлагаются с высокой числовой апертурой (NA) в пользу улучшения потерь от изгиба и повышения механической жизни при плотном скручивании.

Особенности:

  • Конструкция оптимизирована для передачи в видимом и ближнем инфракрасном (ИК) диапазоне
  • Варианты с высокой числовой апертурой (NA) для экстремально низких потерь при макро и микро изгибах
  • Варианты с уменьшенным диаметром оболочки для высокой надежности катушек и уменьшенного объема упаковки
  • Фоточувствительная конструкция сердцевины для волоконных брэгговских решеток (FBG)

Параметр Значение Ед. измерения
Длина волны 1550 – 1650 нм
Длина волны отсечки 1350 – 1520 нм
Числовая апертура 0,23 – 0,25 -
Диаметр поля моды 5 – 5,6 @1550 нм мкм
Затухание ≤ 0,8 @1550 нм дБ/км
Неконцентричность оболочки сердцевины ≤ 0,5 мкм
Диаметр оболочки 80 ±1 мкм
Диаметр покрытия 170 ±10 мкм
Тип покрытия Двойной акрилат -

  • Гидрофоны
  • Геофоны
  • Down-link волокна
  • Волоконные брэгговские решетки (FBG)
  • DTS/DAS/DSS
  • Пигтелированнные лазерные диоды
  • Биомедицинское освещение

Модель Описание
SM1500(5.3/80) Одномодовое специализированное (SM) волокно, диаметр 80 мкм
