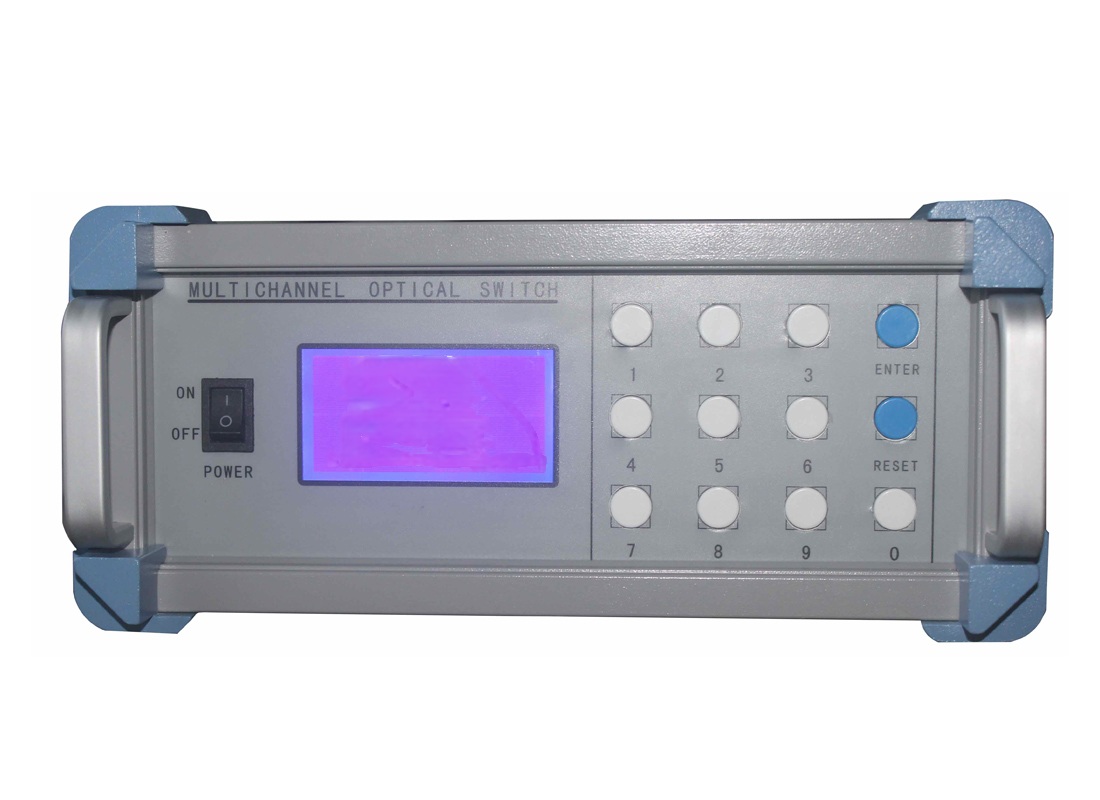

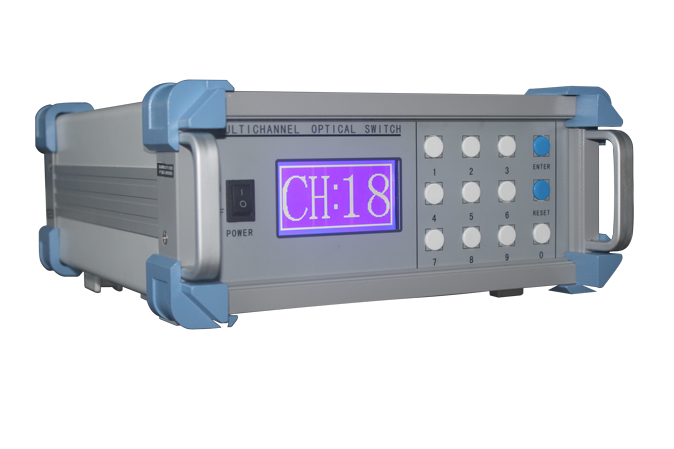

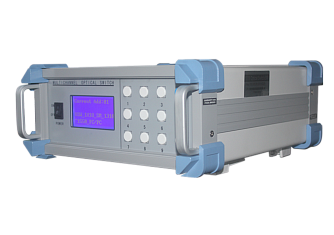

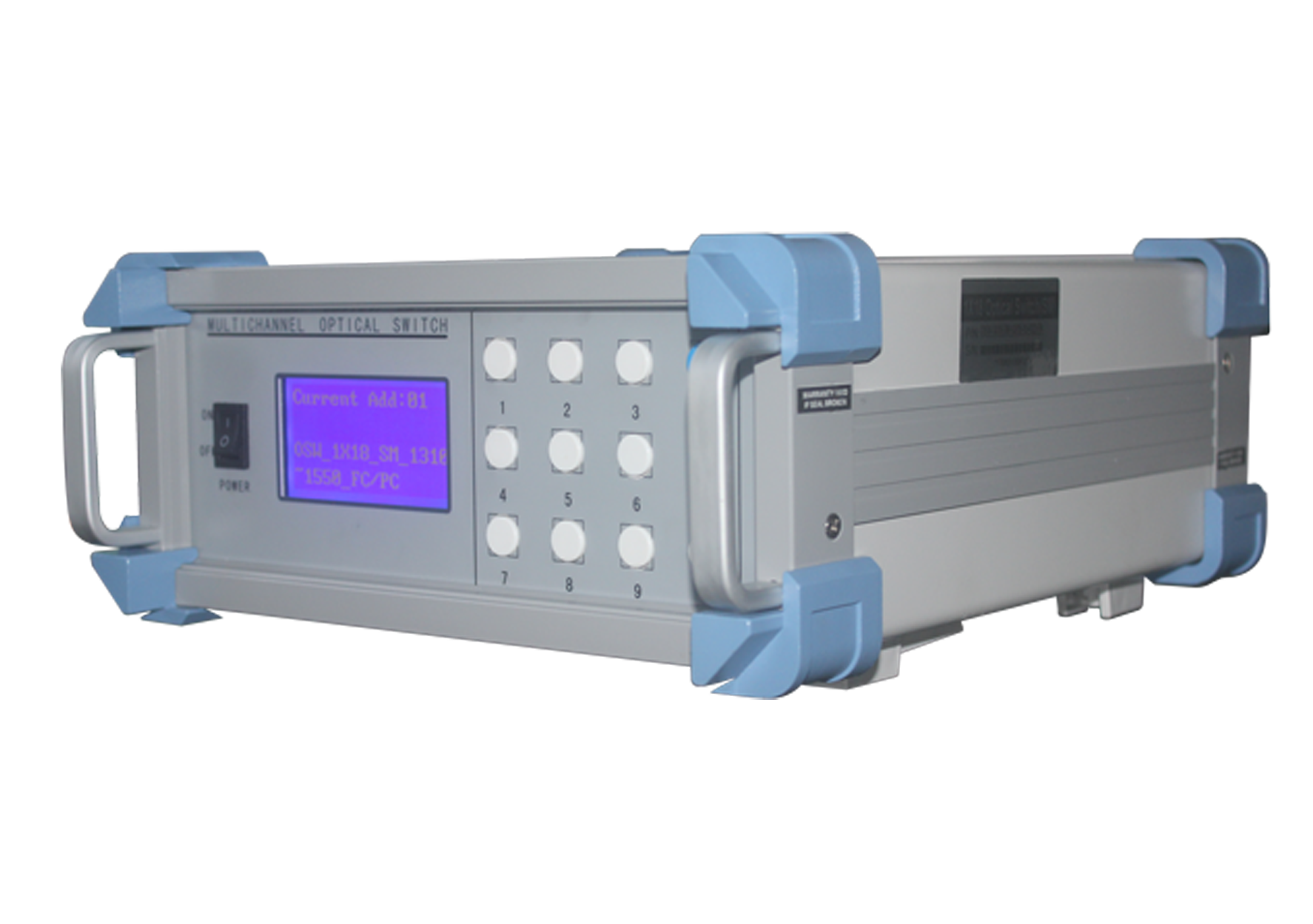

SSP-1XN - настольные оптические переключатели
Серия оптических переключателей SSP-1XN.
- Вносимые потери: <0,8 дБ.
- Скорость переключения: ≤10 мс.
- Диапазон длин волн: 200~850 / 850~1310, 1260~1660 нм.
- Оптическая мощность: ≤1000 мВт.
Данные оптические переключатели серии SSP-1XN (1≤N≤32) обеспечивают выбор канала между одним входным волокном и N выходными волокнами. Низкие потери и высокая стабильность делают продукцию данной серии незаменимыми в волоконно-оптических сетях, системах тестирования оптоволокна и его компонентов, а также в мониторинге оптических датчиков.
Особенности:
- Высокая стабильность.
- Высокая скорость переключения при простом управлении.
- Низкие перекрестные помехи, высокий ER.
- Конфигурации: 1x2, 1x8, 1x16, 1xN.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Вносимые потери | < 0,8 | дБ | |
| Диапазон длин волн |
200~850 / 850~1310 |
1260~1660 | нм |
| Длины волн калибровки | 532/650/780/850/980/1300 | 1310/1490/1550/1650 | нм |
| Обратные потери | SM ≥ 55, MM ≥ 35 | дБ | |
| Перекрестные помехи | ≥-80 | дБ | |
| ER | ≥10 | дБ | |
| WDL | ≤0,25 | дБ | |
| TDL | ≤0,30 | дБ | |
| Повторяемость | ≤±0,05 | дБ | |
| Количество переключений | ≥10 миллионов | - | |
| Оптическая мощность | ≤ 1000 | мВт | |
| Время переключения | ≤10 | мс | |
| Рабочая температура | -20～+70 | ℃ | |
| Температура хранения | -40~+85 | ℃ | |
| Источник питания | AC 220V или DC 48V | В | |
| Размер | 290×260×110 | мм | |
- Кольцевые сети.
- Удаленный мониторинг в оптической сети.
- Тестирование волоконно-оптических компонентов.
| N | A | B | C | D | E |
|---|---|---|---|---|---|
| Канал | Оптоволокно | Длина волны | Форм-фактор | Питание | Коннектор |
| 1 ~ 32 |
SM: SM, 9/125 M5: MM, 50/125 M6: MM, 62.5/125 |
850: 850 нм 1310: 1310 нм 1550: 1550 нм 13/15:1310/1550 нм |
1U: 1U19” |
S24: 220В + 48В S22: AC 100~260В S48: DC 48В |
00: без коннекторов FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
