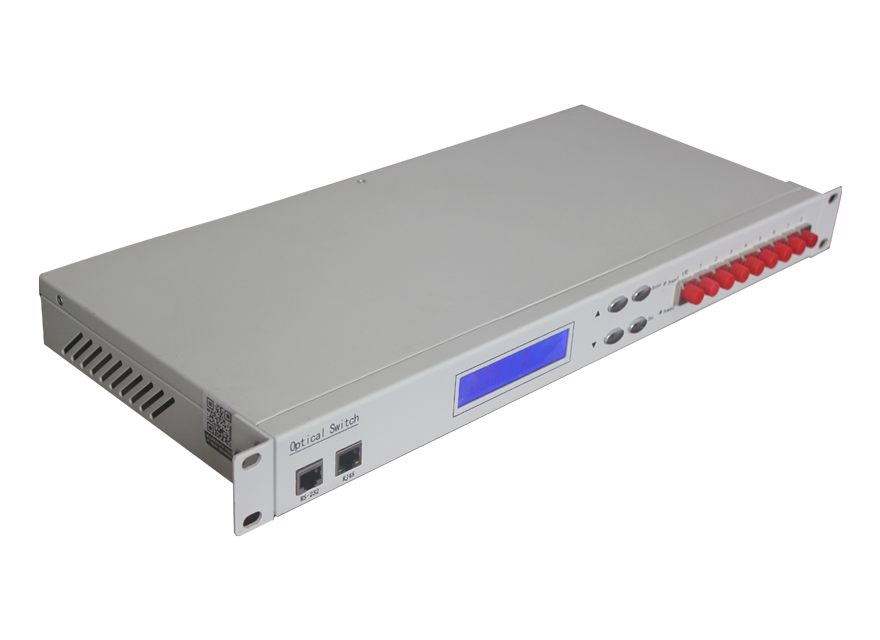

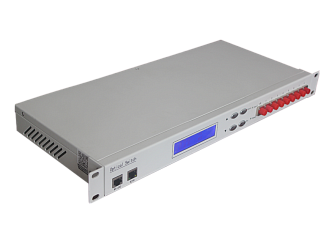

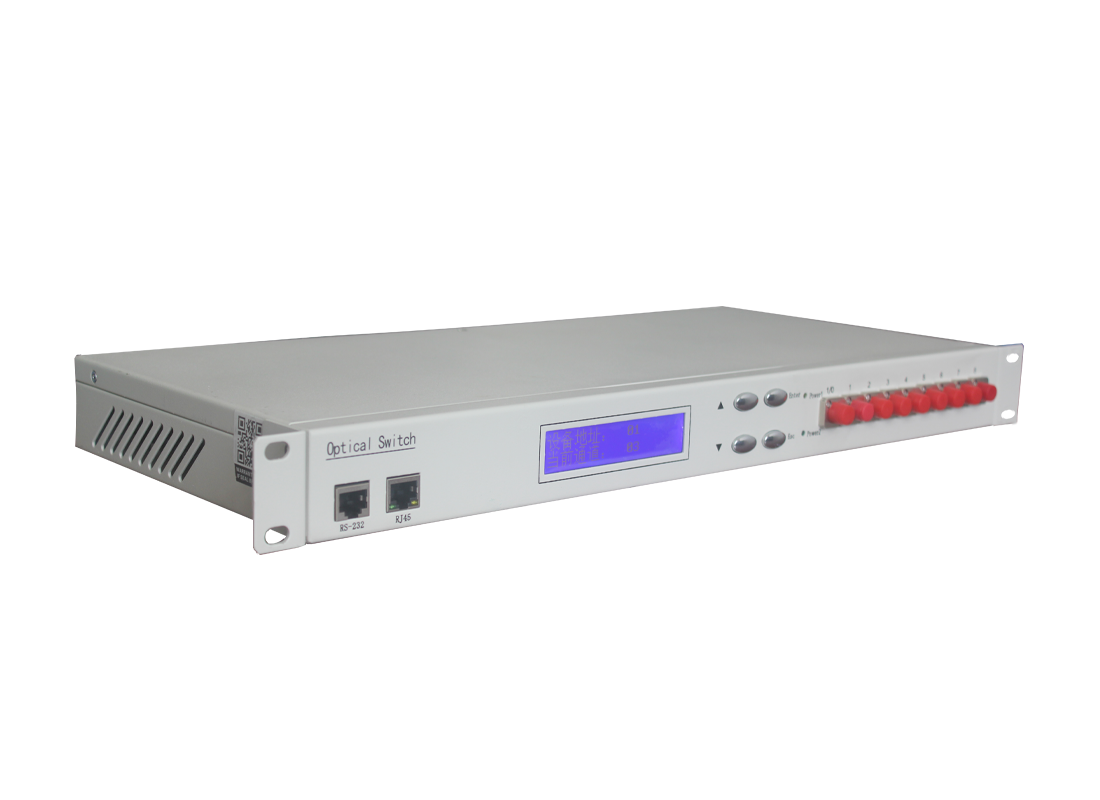

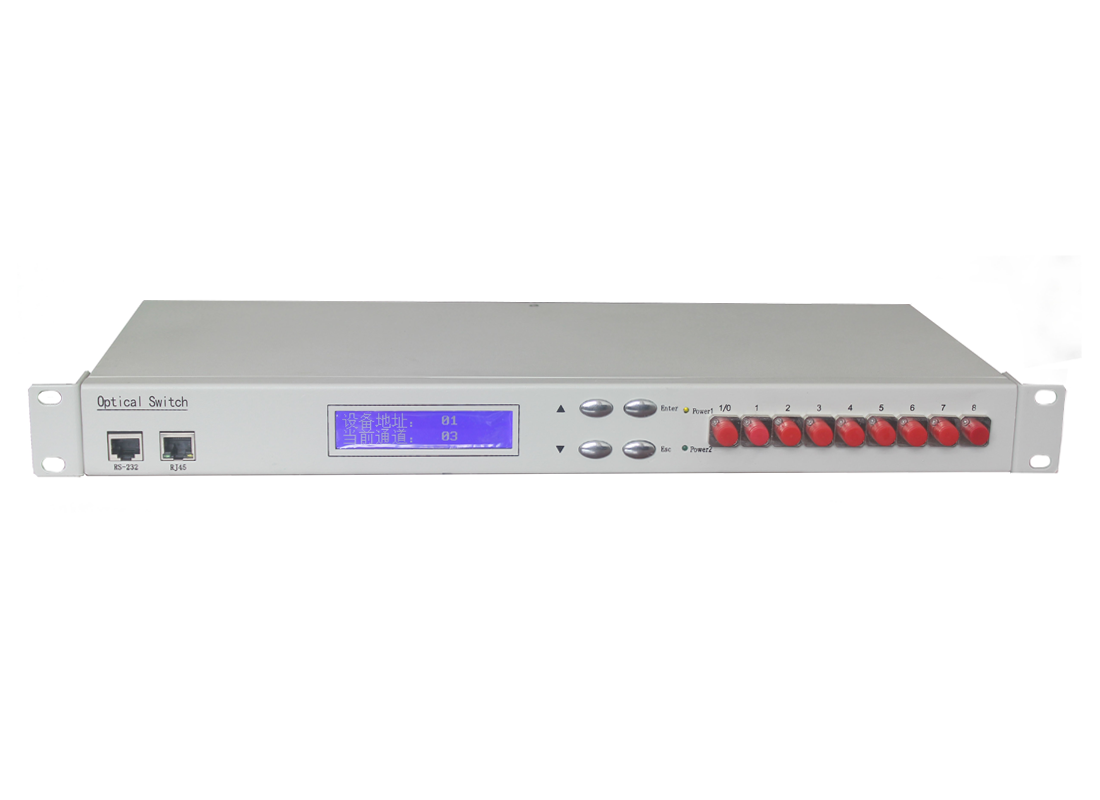

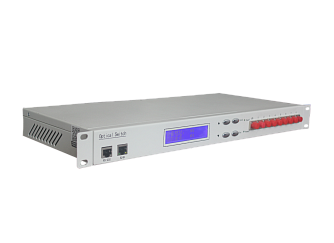

SSP-NXN - стоечные оптические переключатели
- Вносимые потери: 1,8-2,0 дБ.
- Скорость переключения: ≤30 мс.
- Диапазон длин волн: 850±40 / 1300±40, 1260~1650 нм.
- Оптическая мощность: ≤500 мВт.
Стоечный оптический переключатель серии SSP-NXN может управляться вручную с передней панели или дистанционно через порты RS‑232 и Ethernet. Возможна работа в режиме пошагового переключения или в режиме автоматического сканирования с заданной частотой. В оптоволоконных системах он применяется для мониторинга оптических сетей, выбора из нескольких источников/детекторов и защиты оптического пути и т.п. Кроме того, он используется в системах тестирования оптических волокон и их компонентов, для испытаний наружных кабелей, а также в многоточечных системах мониторинга оптических датчиков.
Особенности:
- Высокая стабильность и надежность.
- Интерфейсы RS-232 и Ethernet.
- Самодиагностика поломок и аварийное оповещение на ЖК-дисплее.
- Двойной источник питания переменного/постоянного тока.
| Параметр | Значение | Ед.измерения | ||
|---|---|---|---|---|
| Вносимые потери | 1,8-2,0 | дБ | ||
| Диапазон длин волн | 850±40 / 1300±40 | 1260~1650 | нм | |
| Длины волн калибровки | 850 / 1300 | 1310 / 1550 | нм | |
| Обратные потери | SM ≥ 55, MM ≥ 30 | дБ | ||
| Перекрестные помехи | ≥55 | дБ | ||
| PDL | ≤0,05 | дБ | ||
| WDL | ≤0,25 | дБ | ||
| TDL | ≤0,25 | дБ | ||
| Повторяемость | ≤±0,05 | дБ | ||
| Количество переключений | 10 миллионов | - | ||
| Оптическая мощность | ≤ 500 | мВт | ||
| Время переключения | ≤30 | мс | ||
| Рабочая температура | -20～+80 | ℃ | ||
| Температура хранения | -40~+85 | ℃ | ||
| Рабочая относительная влажность | 5~95 | % | ||
| Интерфейс управления и мониторинга | RJ45 и RS232(или RS-485) | - | ||
| Источник питания | AC 85-264В, 50/60 Гц или DC (36-72)В | В | ||
| Размер | 1U&4X4 | 2U&8X8 | 4U&16X16 | - |
- Кольцевые сети.
- Удаленный мониторинг в оптической сети.
- Тестирование волоконно-оптических компонентов.
| N | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| Канал | Тип матрицы | Тип волокна | Тестовая длинная волны | Питание | Коннектор | Габариты |
| 1 ~ 16 |
1: N×N Направленная матрица (однопоточная) 2: N×N Распределительная матрица (мультипоточная) |
SM: SM, 9/125 M5: MM, 50/125 M6: MM, 62.5/125 X: Другие |
850: 850 нм 1310: 1310 нм 1550: 1550 нм 1310/1550:1310/1550 нм X: Другие |
AC: 85-264В DC: 36-72В AC/DC: 220В&48В |
FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC X: Другие |
1U: 1U Д483×Ш403×В44 2U:2U Д483×Ш403×В89 4U :4U Д483×Ш403×В177 X: Другие |
