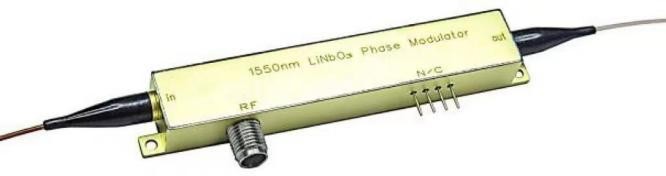

CAS-P-15-10 - 1550 нм 10 ГГц фазовый модулятор

Фазовые электрооптические модуляторы на основе ниобата лития серии CAS-P-15-10.
  • Рабочий диапазон длин волн 1525-1575 нм.
  • Полоса модуляции до 10 ГГц.
  • Вносимые потери 3,5 дБ.
  • Полуволновое напряжение 3,5 В.
Производитель:  CAS COLD ATOM

В высокочастотном фазовом модуляторе на основе ниобата лития серии CAS-P-15-10 используется технология протонно-ионного обмена или диффузии титана для получения прецизионного диагонального оптического соединения с входными/выходными волокнами. Фазовая модуляция оптического сигнала происходит благодаря электрооптическому эффекту материала LiNbO3. Волноводы могут быть использованы для получения фазовой модуляции с двулучепреломлением или одной поляризацией соответственно.

Особенности:
  • Низкое полуволновое напряжение.
  • Низкий уровень вносимых потерь.
  • Технология протонно-ионного обмена или диффузии титана.
  • Долгий срок службы.




Основные технические характеристики (23℃)

Параметр Значение Единица измерения
Оптические параметры
Длина волны
1550±25 нм
Вносимые потери
≤ 3.5
дБ
Входная мощность
200 (APE) мВт
 50 (Ti)
Потери на отражение
≤ -55 дБ
Модуляция излучения
≤ 0.3%
Электрические параметры
Полуволновое напряжение @50кГц
 ≤ 3.5 В
Рабочая частота
0.01-10
ГГц
Макс. входная мощность
33 дБм
Полоса пропускания (-3дБн)
≥ 10
ГГц
Электрическое отражение
 ≤ -10
дБ
Интерфейсы
Оптические разъемы
FC/APC или FC/PC
Радиочастотный разъем
SMA или K (2,92 мм)

Тип пигтейла
PM или SM
Рабочая среда
Рабочая температура
0 - 70
Температура хранения
-55 - 85

  • ВОЛС.
  • Квантовые коммуникации.
  • Оптические датчики/сенсоры.
  • Модуляция сигналов, чипирование.

Модель Описание
CAS-P-15-10 Фазовый электрооптический модулятор, 1525 - 1575 нм, 10 ГГц
