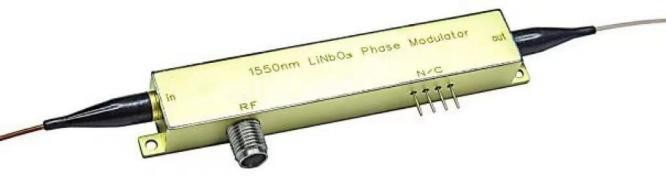

CAS-P-15-40 - 1550 нм 40 ГГц фазовый модулятор

Фазовые электрооптические модуляторы на основе ниобата лития серии CAS-P-15-40.

Рабочий диапазон длин волн 1525-1575 нм.
Полоса модуляции до 40 ГГц.
Вносимые потери 3,5 дБ.
Полуволновое напряжение 5 В.

Производитель: CAS COLD ATOM

Узнать цену

Задать вопрос

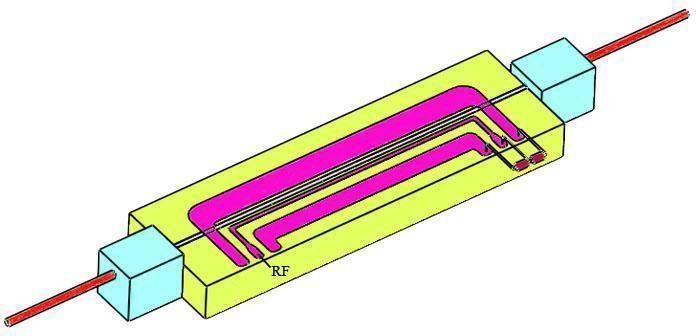

В высокочастотном фазовом модуляторе на основе ниобата лития серии CAS-P-15-40 используется технология протонно-ионного обмена или диффузии титана для получения прецизионного диагонального оптического соединения с входными/выходными волокнами. Фазовая модуляция оптического сигнала происходит благодаря электрооптическому эффекту материала LiNbO3. Волноводы могут быть использованы для получения фазовой модуляции с двулучепреломлением или одной поляризацией соответственно.

Особенности:

Низкое полуволновое напряжение.
Низкий уровень вносимых потерь.
Технология протонно-ионного обмена или диффузии титана.
Долгий срок службы.

Основные технические характеристики (23℃)

Параметр	Значение	Единица измерения
Оптические параметры
Длина волны	1550±25	нм
Вносимые потери	≤ 3.5	дБ
Входная мощность	200 (APE)	мВт
Входная мощность	50 (Ti)	мВт
Потери на отражение	≤ -55	дБ
Модуляция излучения	≤ 0.3%
Электрические параметры
Полуволновое напряжение @50кГц	≤ 5.0	В
Рабочая частота	0.01-40	ГГц
Макс. входная мощность	33	дБм
Полоса пропускания (-3дБн)	≥ 30	ГГц
Электрическое отражение	≤ -10	дБ
Интерфейсы
Оптические разъемы	FC/APC или FC/PC
Радиочастотный разъем	V (1,85 мм)
Тип пигтейла	PM или SM
Рабочая среда
Рабочая температура	0 - 70	℃
Температура хранения	-55 - 85	℃
