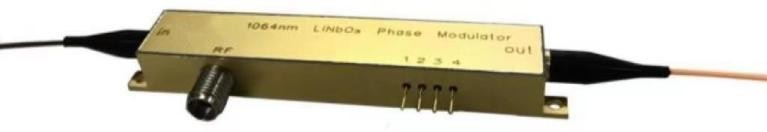

CAS-P-UV-10-40 - 1064 нм 40 ГГц фазовый модулятор с низким уровнем полуволнового напряжения
Фазовые электрооптические модуляторы с низким полуволновым напряжением на основе ниобата лития серии CAS-P-UV-10-40.
- Рабочий диапазон длин волн 960-1100 нм.
- Полоса модуляции до 40 ГГц.
- Вносимые потери 3,5 дБ.
- Полуволновое напряжение 2,5 В.
Производитель: CAS COLD ATOM

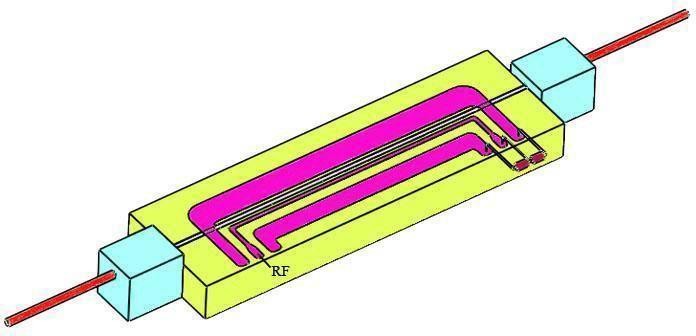

В высокочастотном фазовом модуляторе с низким уровнем полуволнового напряжения на основе ниобата лития серии CAS-P-UV-10-40 используются технология протонно-ионного обмена или диффузии титана для получения прецизионного диагонального оптического соединения с входными/выходными волокнами. Фазовая модуляция оптического сигнала происходит благодаря электрооптическому эффекту материала LiNbO3. Волноводы могут быть использованы для получения фазовой модуляции с двулучепреломлением или одной поляризацией соответственно.
- Низкое полуволновое напряжение.
- Низкий уровень вносимых потерь.
- Технология протонно-ионного обмена или диффузии титана.
- Долгий срок службы.
Основные технические характеристики (23℃)
| Параметр | Значение | Единица измерения |
|---|---|---|
|
Оптические параметры
|
||
|
Длина волны
|
960-1100 | нм |
|
Вносимые потери
|
≤ 3.5
|
дБ |
|
Входная мощность
|
100 | мВт |
|
Потери на отражение
|
≤ -55 | дБ |
|
Модуляция излучения
|
≤ 0.3% |
|
|
Электрические параметры
|
||
|
Полуволновое напряжение @50кГц
|
≤ 3.0 | В |
|
Рабочая частота
|
0.01-40
|
ГГц |
| Макс. входная мощность | 33 | дБм |
|
Полоса пропускания (-3дБн)
|
≥ 30
|
ГГц |
|
Электрическое отражение
|
≤ -10
|
дБ
|
|
Интерфейсы
|
||
|
Оптические разъемы
|
FC/APC или FC/PC |
|
| Радиочастотный разъем | V (1,85 мм) |
|
|
Тип пигтейла
|
PM или SM |
|
|
Рабочая среда
|
||
|
Рабочая температура
|
0 - 70 | ℃ |
|
Температура хранения
|
-55 - 85 | ℃ |
- ВОЛС.
- Разброс спектральных характеристик.
- Оптические датчики/сенсоры.
- Модуляция сигналов, чипирование.
