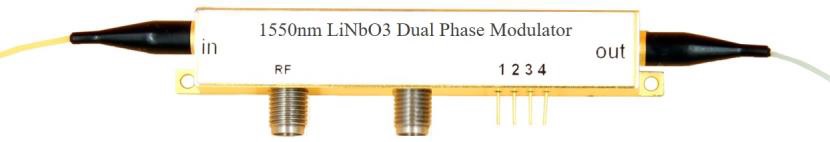

SSP-DP-15-10 - 1550 нм 10 ГГц двойной фазовый модулятор

Широкополосные двойные фазовые электрооптические модуляторы Маха-Цендера на ниобате лития серии SSP-DP-15-10.
  • Рабочий диапазон длин волн 1525 - 1565 нм.
  • Полоса модуляции до 10 ГГц.
  • Вносимые потери 3,8 дБ.
  • Полуволновое напряжение 5 В.
Производитель:  ROFEA OPTOELECTRONICS

Двойные фазовые модуляторы на основе кристалла LiNbO3 серии SSP-DP-15-10 широко используются в высокоскоростных оптических системах связи, лазерном зондировании и радиофотонике. Модуляторы позволяют реализовать модуляцию с низкими вносимыми потерями, низким полуволновым напряжением, высоким порогом повреждения, контролем чирпа для использования в высокоскоростных оптических сетях, квантовых исследованиях и волоконных датчиках.

Особенности:
  • Высокая линейность.
  • Широкая полоса электро-оптической модуляции до 10 ГГц.
  • Высокая стабильность.
  • Низкие вносимые потери.

Электрические характеристики

 Параметр  Значение  Ед. измерения

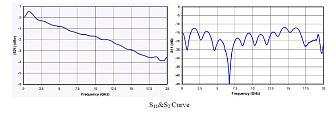

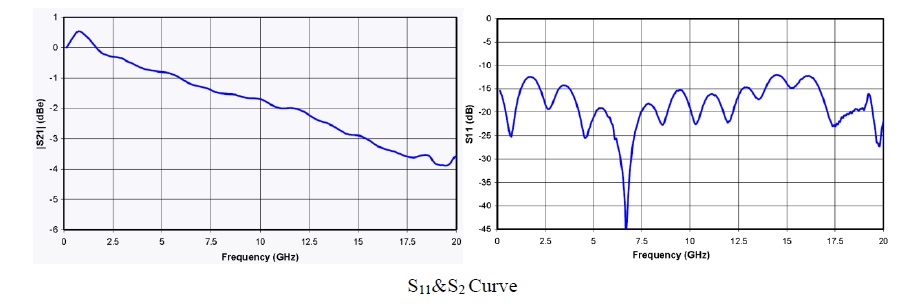

Электро-оптическая полоса
10 ГГц
Электрические обратные потери
-12  дБ
Vp ВЧ @50 кГц2
4,5 - 5  В
Сопротивление ВЧ входа
50  Ом
Тип электрического разъёма
SMA (f) -

Оптические характеристики

 Параметр  Значение   Ед. измерения
Кристалл
 Ниобат лития  -
Рабочий диапазон длин волн
1525 - 1565 нм
Вносимые потери
3,8 - 4 дБ
Оптические обратные потери
-45  дБ

Предельно допустимые параметры

 Параметр  Мин.  Макс.  Ед. измерения
 Входная ВЧ мощность
 - 28  дБм
 Входная оптическая мощность
 - 20  дБм
 Диапазон рабочих температур
 -10 +60  °C
 Температура хранения
 -40 +85  °C

  • Волокнно-оптические датчики.
  • ВОЛС.
  • Фазовые переключатели.
  • Квантовые коммуникации.
  • Радиофотоника (RoF).

Модель Описание
SSP-DP-15-10 Двойной фазовый электрооптический модулятор, 1525 - 1565 нм, 10 ГГц
