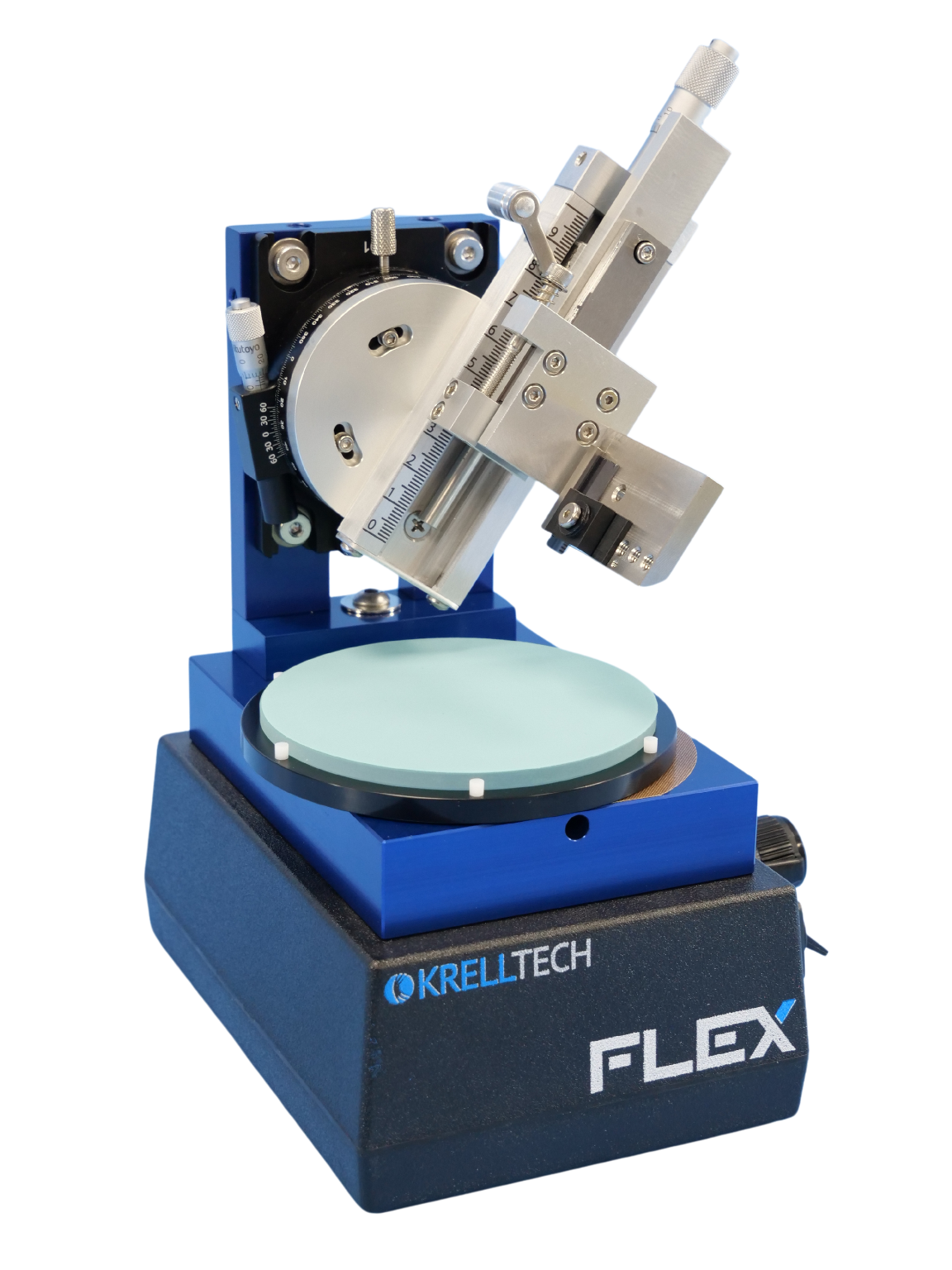

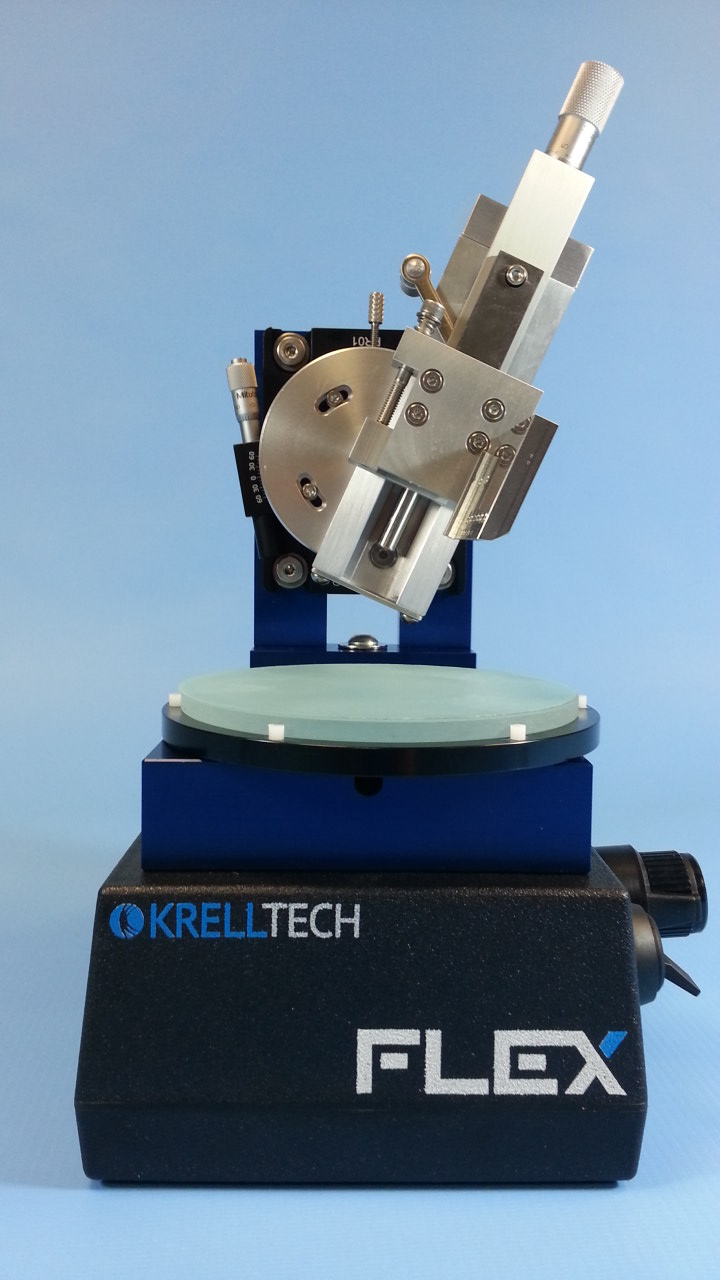

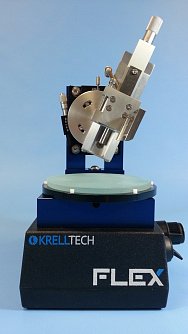

FLex - машина для полировки пластин
Машина для полировки FLex предназначена для экономичной обработки волноводов, PLC компонентов, оптических микросхем, и массивов оптических волокон.
- Допуск на полирование: +/- 0,3°.
- Полировальные пленки ⌀ 4 дюйма.
- Таймер регулируется пользователем.
Производитель: KRELLTECH
Машина для полировки FLex предназначена для экономичной обработки волноводов, PLC компонентов, оптических микросхем, и массивов оптоволокна. На её оправке с помощью уникального крепёжного механизма “Slide and Guide™” можно закреплять компоненты самых разных размеров.
Возможна полировка компонентов как с плоскими, так и наклонными кромками. Процесс полировки производится с помощью линейного перемещения и регулирования приложенного давления. Это позволяет добиться повысить качество и стабильность результата технологической операции.
Особенности:- Полировка волноводов и оптических микросхем.
- Допускает регулировку под разные размеры.
- Плоская полировка и обработка под углом.

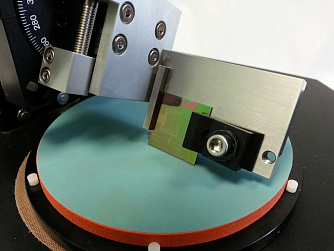

- Механизм «Slide and Guide™» удерживает компоненты без использования липких и клеящих составов.
- Наличие опции подключаемой системы видео контроля.
Эксплуатационные характеристики
| Параметр | Значение |
|---|---|
|
Закрепляемые компоненты
|
Волноводы, сплиттеры планарного типа, оптические микросхемы, оптоволоконные матрицы |
|
Допуск на полирование
|
+/-0,3 градуса (вдоль кромки, между осями X/Y) |
|
Полировальные плёнки
|
Диаметром 4 дюйма |
|
Таймер
|
Регулируемый пользователем, цифровой ввод времени цикла |
|
Размеры
|
7 дюймов × 4,5 дюйма |
|
Вес
|
Основание 4,5 фунта |
|
Диапазон размеров компонентов
|
Длина: от 5 мм до 30 мм |
| Ширина: от 5 мм до 30 мм | |
| Толщина: от 0,5 мм до 1,5 мм | |
|
Регулируемый диапазон угла полирования
|
от 0 град. (плоский) до 45 град. |
|
Полирующее движение
|
Произвольное круговое |
|
Электропитание
|
Сетевой адаптер/батарея, 9 Вольт |
- Полировка PLC компонентов.
- Полировка чипов.
- Полировка массивов волокон, FAB.
FLex™ полировальная машина для обработки 443.01(Kб)
