Proton™ - автономная полировальная машина FTTX
- Обратное отражение < -60 дБ (полировка UPC).
- Обратное отражение < -65 дБ (полировка APC).
- Вносимые потери < 0,25 дБ, типовое значение.

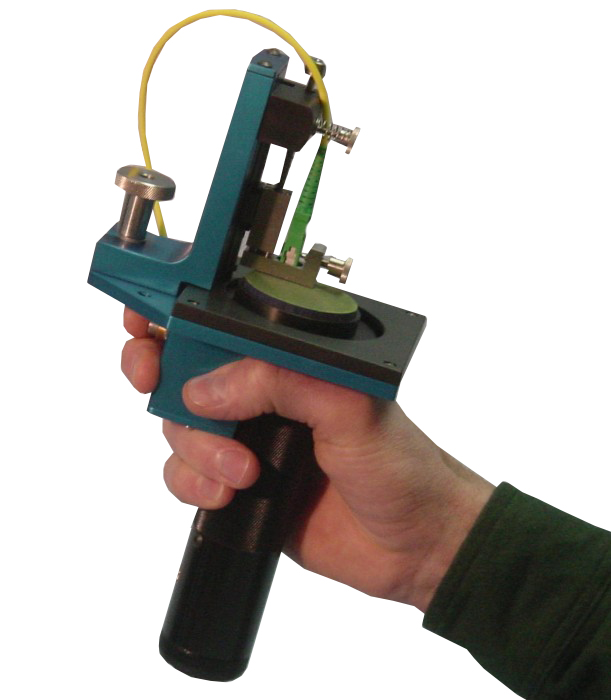

С полировальной машиной Proton™ стала возможной обработка коннекторов в полевых условиях. Портативная и работающая от батареи машина Proton™ обеспечивает стабильную полировку UPC и APC разъёмов. В машине Proton™ используется та же конструкция держателя с независимой подвеской (IS) и оптической регулировкой, что и в серийной полировальной системе Scepter компании Krelltech.
Машина Proton™ была разработана для реальной автономной работы. Загрузка коннекторов, установка давления, и смена плёнок, не требуют стационарного стола, верстака или внешней опоры. С помощью машины Proton™ можно полировать коннекторы под углом и при различной ориентации, а также обеспечивать доступ к кабельной разводке в ограниченном пространстве кабельных шкафов, коммутационных панелей, и оптоволоконных линий связи.
Уникальная конструкция машины Proton™ делает её идеальным устройством для работы с любыми полевыми сетями, такими как «оптоволокно до дома/офиса» (FTTX) для борта корабля/самолёта, сетями кабельного телевидения CATV и локальными сетями LAN. Машина Proton™ обеспечивает требуемые характеристики при любых видах работ – при монтаже нового оборудования, при ремонте коннекторов, и даже при проведении НИОКР.
Особенности:- Обработка одномодовых волокон.
- Полностью автономная работа.

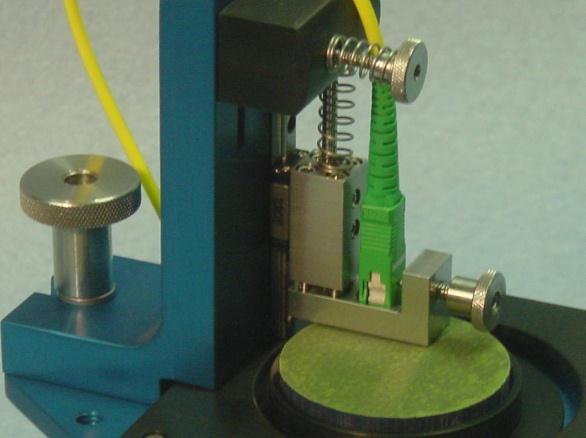

- Зажимные держатели с независимой подвеской.
- Поддержка всех промышленных стандартов и совместимость с требованиями стандартов на коннекторы/терминалы MIL-SPEC и TELCORDIA.
Технические характеристики
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Оптические характеристики | ||
| Обратное отражение (полировка UPC) | < -60 | дБ |
| Обратное отражение (полировка APC) | < -65 | дБ |
| Вносимые потери | < 0,25, типовое значение | дБ |
| Характеристики полирования | ||
| Смещение вершины | < 50, максимум | мкм |
| < 15, типовое значение | ||
| Радиус кривизны | 10 – 25, наконечники 2,5 мм | мм |
| 7 – 20, наконечники 1,25 мм | ||
| 5 – 12, наконечники APC | ||
| Углубления/выступы | от 0 до -50 | нм |
Эксплуатационные характеристики
| Параметр | Значение |
|---|---|
|
Поддержка коннекторов
|
Все промышленные стандарты, технические требования на коннекторы/терминалы Mil-spec, и требования заказчика
|
|
Давление полирования
|
Регулируемое, линейное перемещение |
|
Полирующее движение
|
Произвольное круговое |
|
Вес
|
1,8 фунта |
|
Время обработки
|
Новый наконечник: 2 мин. |
| Ремонт коннектора: < 1 мин. | |
|
Таймер цикла
|
Регулируемый пользователем |
|
Электропитание
|
Щелочной аккумулятор 9 Вольт |
| Сетевой адаптер |
- Полировка волоконно-оптических коннекторов.
