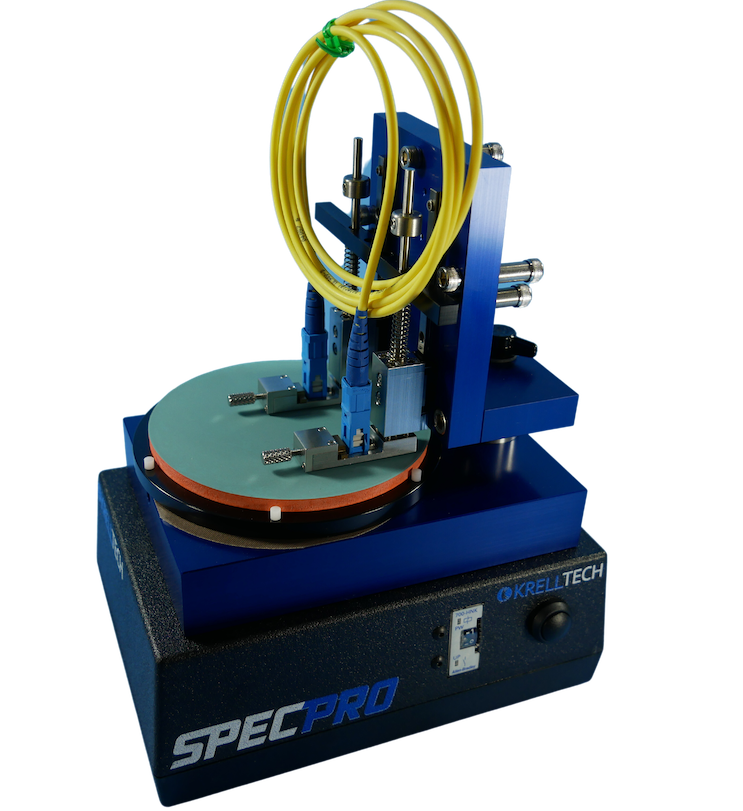

SpecPro - автоматизированная машина для полировки оптоволокна
Машина SpecPro предназначена для экономичной высокоскоростной полировки оптических коннекторов и оголённого волокна.
- Обратное отражение < -55 дБ (полировка UPC).
- Обратное отражение < -65 дБ (полировка APC).
- Вносимые потери < 0,25 дБ, типовое значение.
Производитель: KRELLTECH

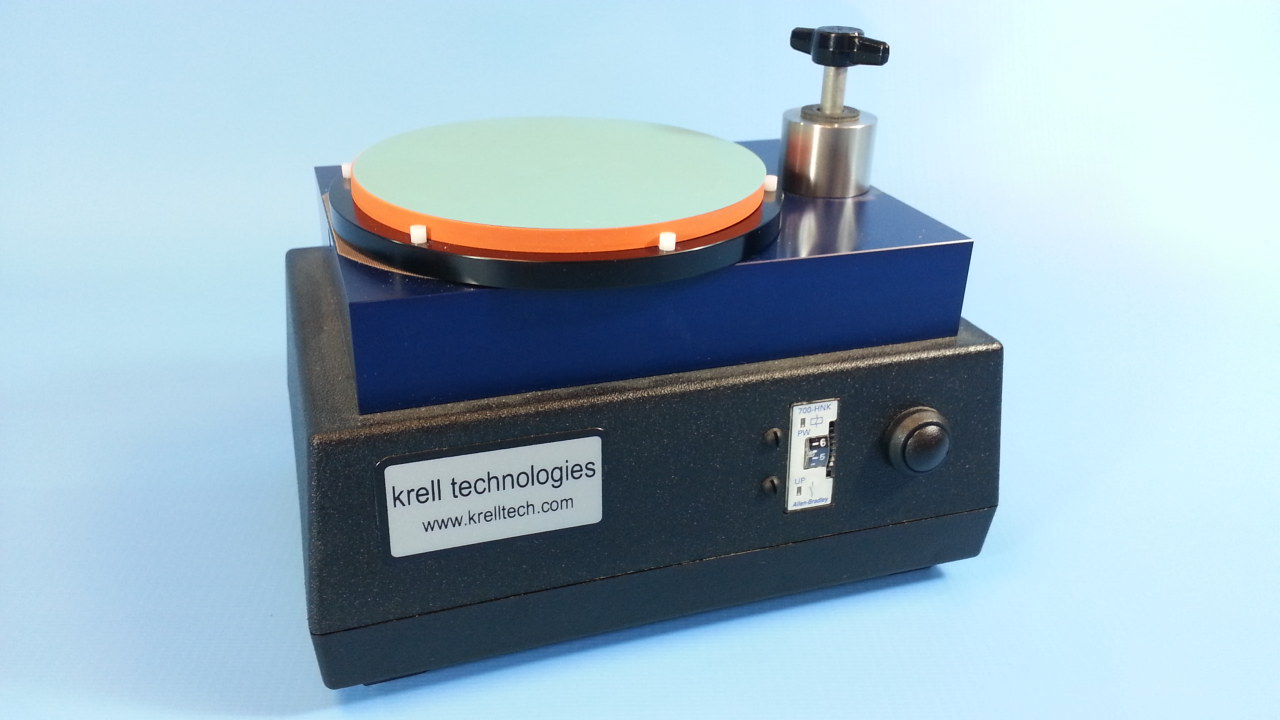

Станция SpecPro предназначена для экономичной высокоскоростной полировки волоконно-оптических разъёмов и оголённого волокна. Автоматизация позволяет получить превосходное качество торцов световодов. Машина SpecPro идеальна для производства, применения в лабораториях, при проведении НИОКР, и использовании в полевых условиях, обеспечивая те же характеристики, что и более крупные промышленные полировальные машины.
Подключаемая система видеоконтроля SpecVision™ компании Krell может работать с машиной SpecPro для обеспечения контроля качества полировки коннекторов и торцов оптоволокна без необходимости съёма компонента из держателя.
В процессе полировки механизм автоматически плавно перемещают объект к полирующей поверхности для очистки и удаления эпоксидного клея.
Возможна поставка универсальных зажимных держателей UPC, которые поддерживают все коннекторы/терминалы с диаметром наконечников от 1,25 до 3,2 мм.
- Полирует все коннекторы и наконечники MIL-SPEC для соответствия требованиям TELCORDIA.
- Одновременная обработка до четырех коннекторов.
- Полировка оголённого оптоволокна.
- Зажимные держатели с независимой подвеской и оптической регулировкой.
- Подключение видеоконтроля.
- Возможность работы от сети и батареи.
Технические характеристики
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Оптические характеристики
|
||
|
Обратное отражение (полировка UPC)
|
< -55 | дБ |
|
Обратное отражение (полировка APC)
|
< -65 | дБ |
|
Вносимые потери
|
< 0,25, типовое значение | дБ |
|
Характеристики полирования
|
||
|
Смещение вершины
|
< 50 | мкм |
|
Радиус кривизны
|
10 – 25, наконечники 2,5 мм | мм |
| 7 – 20, наконечники 1,25 мм | ||
| 5 – 12, наконечники APC | ||
|
Углубления/выступы
|
от 0 до -50 | нм |
|
Диаметр волокна
|
от 80 до > 1,5 при использовании переходников |
мм |
Эксплуатационные характеристики
| Параметр | Значение | |
|---|---|---|
|
Поддержка коннекторов
|
Коннекторы/наконечники/Mil-терминалы, включая исполнения UPC/APC большей части промышленных стандартов | |
|
Типы зажимных портов
|
Ручная и автоматическая | |
|
Полировочные пленки
|
Диаметром 4 дюйма | |
|
Полирующее движение
|
Произвольное круговое | |
|
Таймер
|
Регулируемый пользователем, цифровой ввод времени цикла | |
|
Видеоконтроль
|
Зажимные порты могут соединяться с системой SpecVision™ для обзора процесса полирования оптоволокна | |
|
Электропитание
|
Сетевой адаптер/батарея 9 Вольт | |
|
Размеры
|
Основание 7 дюймов x 4,5 дюйма | |
|
Вес
|
4,5 фунта | |
- Полировка волоконно-оптических коннекторов.
- Полировка оголённого волокна.
