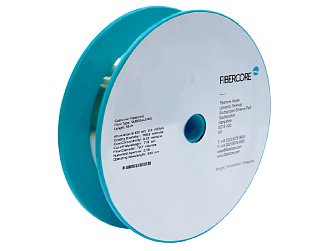

HB830Z(5/80) поляризующее оптическое волокно

Поляризующие оптические волокна серии HB830Z(5/80) разработаны компанией Fibercore для волоконных поляризаторов с длиной волны 830 нм.

Длина волны 830 нм
PER ≥ 30
Диаметр покрытия 170 ±10 мкм
Тип покрытия Двойной акрилат
Производитель:  FIBERCORE

Поляризующие оптические волокна серии Zing™ являются основой цельно-волоконных поляризаторов с одним состоянием поляризации, обеспечивая отличную поляризационную производительность.

Прямые или свернутые в кольцо волокна типа Zing™ обеспечивают высокий уровень поляризационной экстинкции (PER) и стабильные параметры для различных применений.

Секрет отличной производительности – это отличное двулучеприломление, которое может создать только профиль волокна типа «галстук – бабочка» (Bow-Tie) этого PM волокна.

Длина биения для волокон этой серии составляет приблизительно 0,5 мм на длине волны 633 нм. Волокна серии Zing™ могут обеспечить 100 нм полосу поляризации, обеспечивая узкую ширину линии лазера или источника усиленного спонтанного излучения (ASE).

Поляризующее окно может быть настроено путем изменения длины волокна и диаметра катушки, по отдельности или вместе, изменения центральной длины волны и ширины рабочего окна.

Особенности:

  • Широкополосное окно поляризации
  • Высокий уровень поляризационной экстинкции (PER)
  • Высокая стабильность по температуре и вибрации
  • Высокая надежность благодаря цельно-волоконной конструкции
  • Перестраиваемое окно поляризации

Параметр Значение Ед. измерения
Рабочая длина волны 830 нм
20 дБ Быстрая грань* ≤ 790 -
3 дБ Медленная грань* ≥ 860 -
Коэффициент поляризационной экстинкции(PER) ≥ 30 дБ
Диаметр поля моды 4,1 – 7,7 @830 нм
мкм
Затухание ≤ 0,02 дБ/км
Диаметр оболочки 80 ±1 мкм
Неконцентричность оболочки сердцевины ≤ 1 мкм
Диаметр покрытия 170 ±10 мкм
Тип покрытия Двойной акрилат -

*Стандартная поляризационная производительность при условии сворачивания волокна в 5 м катушку.

  • Волоконные лазеры
  • Лазерные диоды
  • Волоконно - оптические гироскопы (ВОГ)
  • Волоконные датчики тока
  • Интерферометрические датчики

Модель Описание
HB830Z(5/80) Поляризующее оптическое волокно, диаметр 80 мкм
