XE-650.OW - PZT драйверы

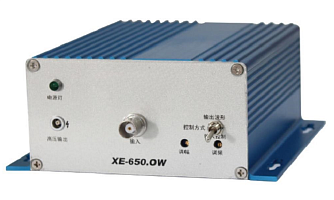

XE-650.OW - серия миниатюрных одноканальных PZT драйверов со встроенным генератором сигналов.

Выходное напряжение от -20 до 120 В.
Входное аналоговое напряжение для управления вводом-выводом 0 / 5 В.
Среднее значение тока 50 мА.

Одноканальные пьезоэлектрические драйверы серии XE-650.OW характеризуются компактным дизайном и небольшим весом, что обеспечивает простую интеграцию. Они используют систему управления с разомкнутым контуром (без обратной связи). Максимальное выходное напряжение достигает 120 В, а полоса пропускания усилителя составляет 1 кГц.

Драйверы серии XE-650.OW оснащены функциями генератора сигналов с возможностью регулировки частоты и амплитуды. Кроме того, они обеспечены комплексной защитой, что гарантирует высокий уровень безопасности и надежности.

Особенности:

Одноканальная конфигурация.
Схема управления без обратной связи.
Функция управления частотой и амплитудой входного сигнала.
Компактный дизайн и простая интеграция в системы.

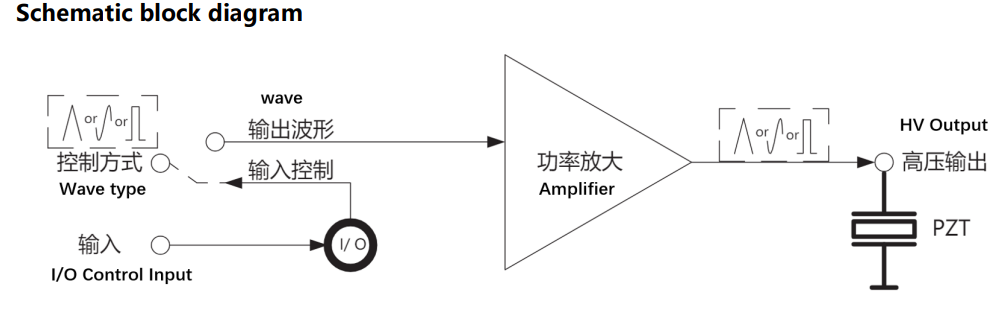

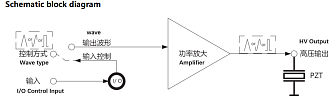

Блок-схема драйвера XE-650.OW.

Параметр	Значение	Ед. измерения
Количество каналов	1	-
Диапазон входного аналогового напряжения (для управления I/O)	0 / 5	В
Диапазон выходного напряжения	-20 - 120 -20 - 150 (по запросу)	В
Максимальный ток	150	мА
Средний ток	50	мА
Ширина полосы пропускания усилителя	1	кГц
Пульсации напряжения (при нагрузке 2,2 мкФ)	20	мВ_{пик-пик}
Амплитуда генерируемого сигнала	0 В (мин.) Номинальное значение напряжения (макс.)	-
Частота генерируемого сигнала	270 - 1400	Гц
PZT коннектор	ERA.00.250.CLL	-
Входной интерфейс	BNC-50KY female	-
Диапазон рабочих температур	0 - +50	°C
Габариты	147×67×141	мм
Масса	1,2	кг
Источник питания	220 В перем. тока 50 Гц ± 10%	-

Примечание: требуется охлаждение нижней части корпуса.

Пьезоэлектрические драйверы.
Драйверы фазовращателей.
Драйверы позиционеров.
Драйверы усилителей.
Драйверы сканирующих платформ.

XE-650.OW - PZT-драйверы 1197.2(Kб)

Модель	Описание
XE-650.OW	Одноканальный PZT драйвер c генератором сигналов. Выходное напряжение от -20 до 120 В.
