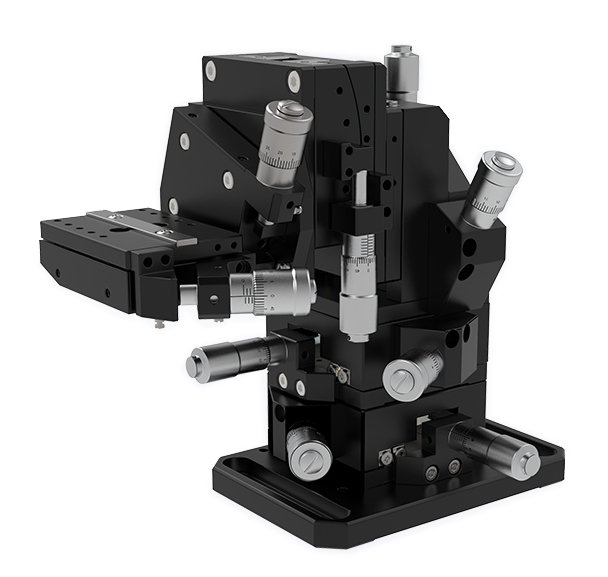

SSP-OMF-1 - шестиосевые позиционеры для регулировки волокна
SSP-OMF-1 - серия шестиосевых позиционеров для регулировки волокна, отличающаяся высокой точностью, высокой скоростью регулировки и высокой стабильностью.
- Размер столика 40х60 мм.
- Направление перемещения левое или правое.
- Перемещение по осям XYZ ±6,5 (грубая настройка), ±0,3 (тонкая настройка).
- Угол наклона Ɵxy ±2,5°.
- Угол наклона Ɵz ±4°.
- Нагрузка 4 кг.
Производитель: OMTOOLS
SSP-OMF-1 - серия шестиосевых позиционеров для регулировки волокна, отличающаяся высокой точностью, высокой скоростью регулировки и высокой стабильностью. Основной материал позиционеров - высокопрочный черный анодированный алюминиевый сплав, что обеспечивает высокую износостойкость и приятный внешний вид. Использование высокоточных направляющих и высокоточных дифференциальных винтов гарантирует точность регулировки волокна высокого уровня. Позиционеры подходят для регулировки одножильных и многожильных оптических волокон, массивов и волноводов.
Особенности:
- Позиционеры изготовлены из высокопрочного алюминиевого сплава с высокой износостойкостью.
- Поверхность направляющих изготовлена с использованием технологии тонкой обработки, что обеспечивает высокую точность перемещения.
- Высокая скорость выравнивания, высокая точность и повторяемость, высокая стабильность.
- Модульная структура обеспечивает простоту обслуживания.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Модель | SSP-OMF-1-L | SSP-OMF-1-R | |
|
Размер столика
|
40х60 | мм | |
|
Направление перемещения
|
левое | правое | |
|
Перемещение по оси X
|
±6,5 (грубая настройка) ±0,3 (тонкая настройка) |
мм | |
|
Перемещение по оси Y
|
±6,5 (грубая настройка) ±0,3 (тонкая настройка) |
мм | |
|
Перемещение по оси Z
|
±6,5 (грубая настройка) ±0,3 (тонкая настройка) |
мм | |
|
Угол наклона Ɵx
|
±2,5 | градуса | |
|
Угол наклона Ɵy
|
±2,5 | градуса | |
|
Угол наклона Ɵz
|
±4 | градуса | |
|
Нагрузка
|
4 | кг | |
|
Материал
|
черный анодированный алюминий | ||
|
Вес
|
2,58 | 2,62 | кг |
|
Мин.шаг по оси X
|
10 (грубая настройка) ±0,5 (тонкая настройка) |
мкм | |
|
Мин.шаг по оси Y
|
10 (грубая настройка) ±0,5 (тонкая настройка) |
мкм | |
|
Мин.шаг по оси Z
|
10 (грубая настройка) ±0,5 (тонкая настройка) |
мкм | |
|
Мин.шаг угла Ɵx
|
29 | мин | |
|
Мин.шаг угла Ɵy
|
29 | мин | |
|
Мин.шаг угла Ɵz
|
29 | мин | |
