PL-SLD-425 - 425 нм SLD лазерные диоды
- Ширина спектра до 6 нм.
- Оптическая выходная мощность до 9 мВт.
- Коннектор FC/APC.

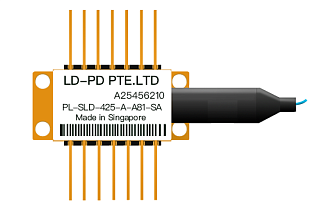

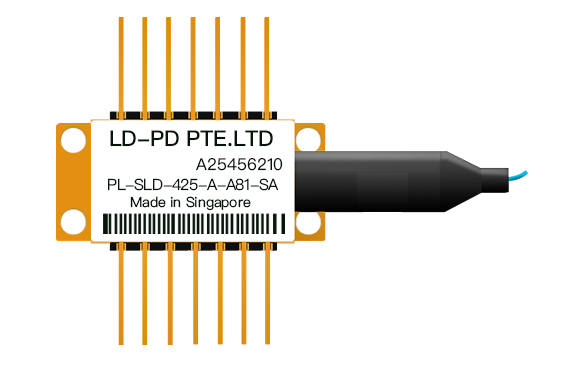

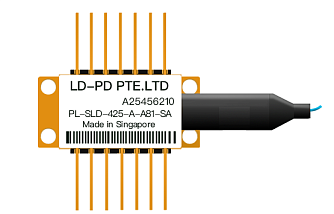

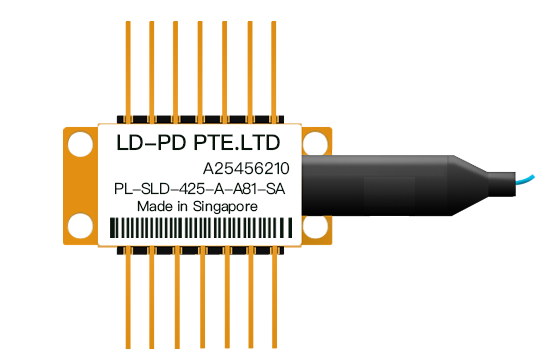

- Корпус 14-pin «бабочка».
- Встроенные фотодиод и TEC.
- Оптический вывод SM или PM.
Серия суперлюминесцентных диодов PL-SLD-425 от компании LD-PD с центральной длиной волны 425 нм сочетает преимущества лазерных диодов (LD) и светодиодов (LED): обеспечивает высокую выходную оптическую мощность, характерную для лазерных диодов, при этом обладает широким спектром излучения и низкой когерентностью, свойственными светодиодам. Благодаря малой длине когерентности, высокой интенсивности излучения и узкому углу расходимости устройство обеспечивает эффективный ввод излучения в оптическое волокно, что делает его универсальным решением для широкого круга волоконно-оптических применений. Диод выполнен в стандартном 14-контактном корпусе типа «бабочка» со встроенными мониторным фотодиодом и термоэлектрическим охладителем (TEC).
Особенности:
- Оптическая выходная мощность до 9 мВт.
- Коннектор FC/APC.
- Корпус 14-pin «бабочка».
- Непрерывный режим работы.
- Встроенные фотодиод и TEC.
- Широкая полуширина спектра.
- Оптический вывод SM или PM.
| Параметр | Символ | Значение | Ед. измерения | ||
|---|---|---|---|---|---|
| Мин. | Тип. | Макс. | |||
| Центральная длина волны | λ | 420 | 425 | 430 | нм |

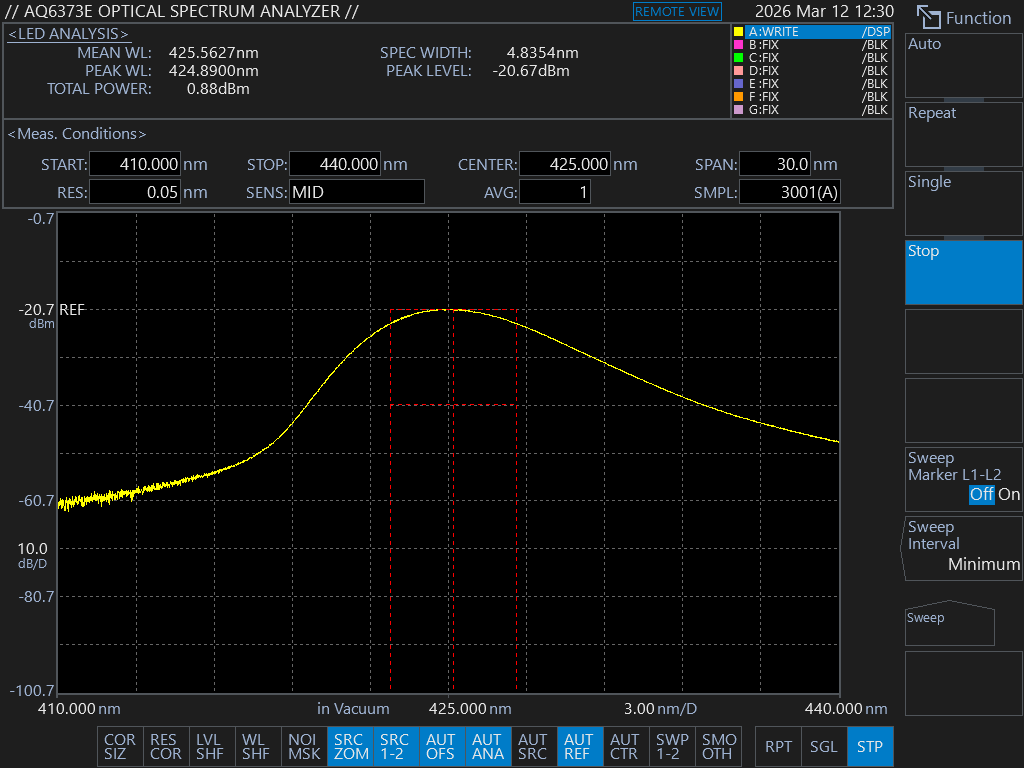

| Ширина спектра | Δλ | 4 | 5 | 6 | нм |
| Пороговый ток | Ith | 55 | 80 | мА | |
| Рабочий ток | Iop | 100 | 120 | мА | |

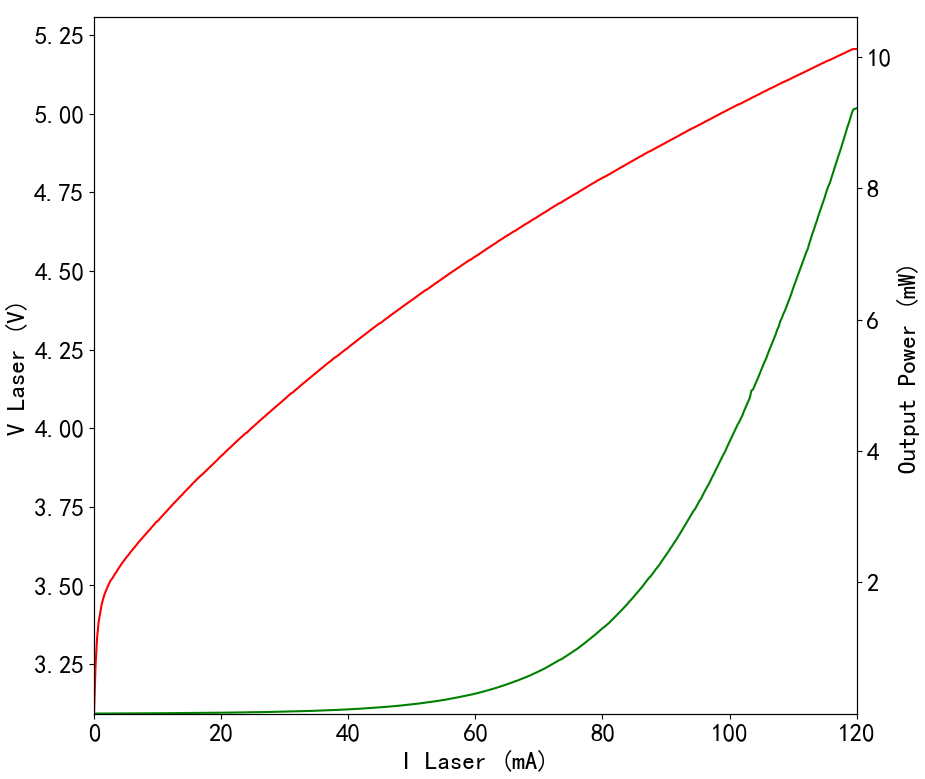

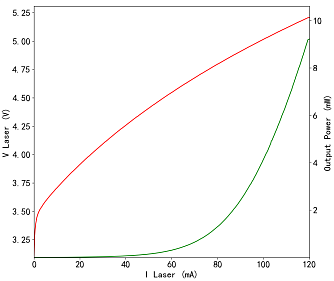

| Выходная мощность | Pf | 7 | 8 | 9 | мВт |
| Темновой ток ФД (VRD=5 В) | Id | 0,1 | мкА | ||
| Коэффициент экстинкции | PER | 17 | 20 | дБ | |
| Тип подключаемого волокна | SM / PM-волокно | ||||
| Прямое напряжение | Vf | 1,8 | 2,5 | В | |
| Сопротивление термистора | RT | 9,5 | 10 | 10,5 | кОм |
| Температурный коэффициент термистора | -4,4 | %/°C | |||
| Тип коннектора | FC/APC | ||||
- Оптическая когерентная томография (ОКТ).
- Волоконно-оптические датчики температуры и деформации.
- Измерительное и испытательное оборудование.
