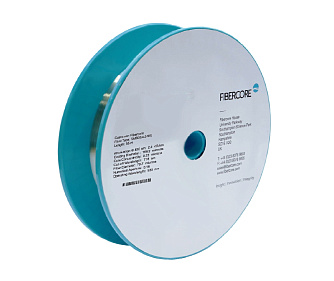

SHB1500(8.9/125) SPUN волокно серии HiBi
|
Длина волны |
1550 нм |
| Числовая апертура | 0,13 – 0,16 |
|
Диаметр покрытия |
245 ±15 мкм |
|
Тип покрытия |
Двойной акрилат |
Fibercore предлагает два диапазона SPUN волокон, SHB - spun волокна высокого двулучепреломления (HiBi) и SLB – spun волокна низкого двулучепреломление (LoBi). Оба эти продукта оптимизированы для использования в датчиках поляризации, в том числе волоконно-оптических трансформаторах постоянного и переменного тока.
Spun HiBi волокна разработаны с целью использования волокон большой длины в катушках малого диаметра для датчиков тока на основе эффекта Фарадея. SHB волокна изготовлены с использованием профиля типа «галстук-бабочка» (Bow Tie). Они сохраняют круговую поляризацию в соответствии с особенностью данного продукта и поэтому они не чувствительны к термическому и/или вибрационному воздействию. Это обеспечивает SHB волокнам высокую производительность по сравнению с SLB волокнами при использовании в спиральных датчиках (sensorcoil) с большим количеством петель.
Особенности:
- Оптимизированы для датчиков тока
- Spun HiBi предназначены для датчиков с высокой точностью
- Высокая температурная стабильность
- Пониженная чувствительность к вибрации
|
Параметр |
Значение |
Ед. измерения |
|---|---|---|
|
Рабочая длина волны |
1550 |
нм |
|
Длина волны отсечки |
≤ 1500 |
нм |
| Числовая апертура |
0,13 – 0,16 |
- |
|
Диаметр поля моды |
7,9 – 9,9 @1550 нм |
мкм |
|
Шаг контактов |
4,8 |
мм |
| Затухание | ≤ 3 @1550 нм |
дБ/км |
|
Круговая длина биения |
72 – 144 @1550 нм |
мм |
|
Диаметр оболочки |
125 ±1 |
мкм |
|
Неконцентричность оболочки сердцевины |
1 |
мкм |
|
Диаметр покрытия |
245 ±15 |
мкм |
|
Тип покрытия |
Двойной акрилат |
- |
- Волоконно-оптические датчики тока
- Волоконные трансформаторы тока
- Датчики на основе эффекта Фарадея
