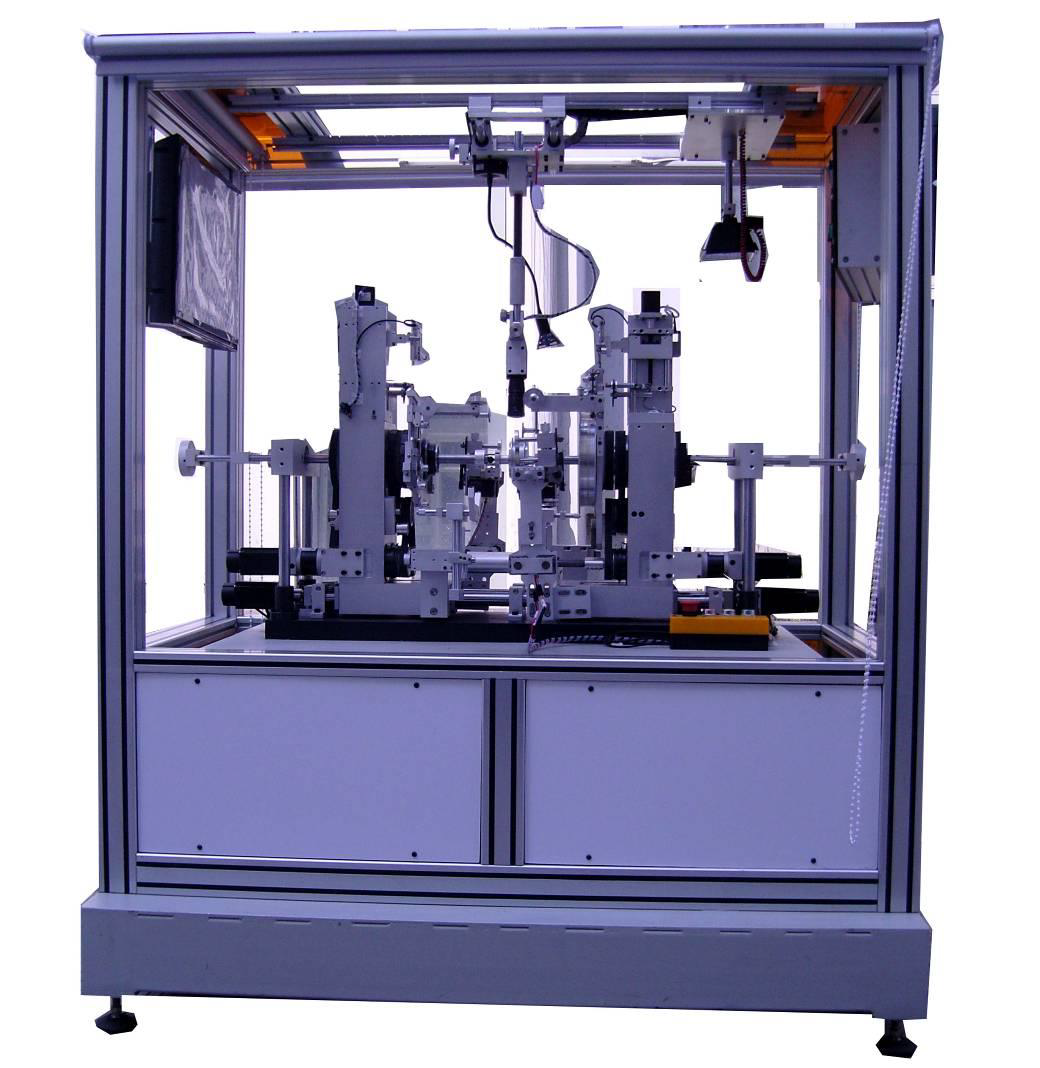

ICWS-200B - станок для намотки катушек ВОГ
Автоматизированная станция для намотки катушек ВОГ
- Методы намотки: линейный, квадрупольный;
- Простое ПО, гибкость, программируемость;
- Встроенная система видеонаблюдения;
- Диаметр наматываемых катушек: ≤200 мм;
- Диаметр защитной оболочки наматываемого волокна: ≤0.5 мм;

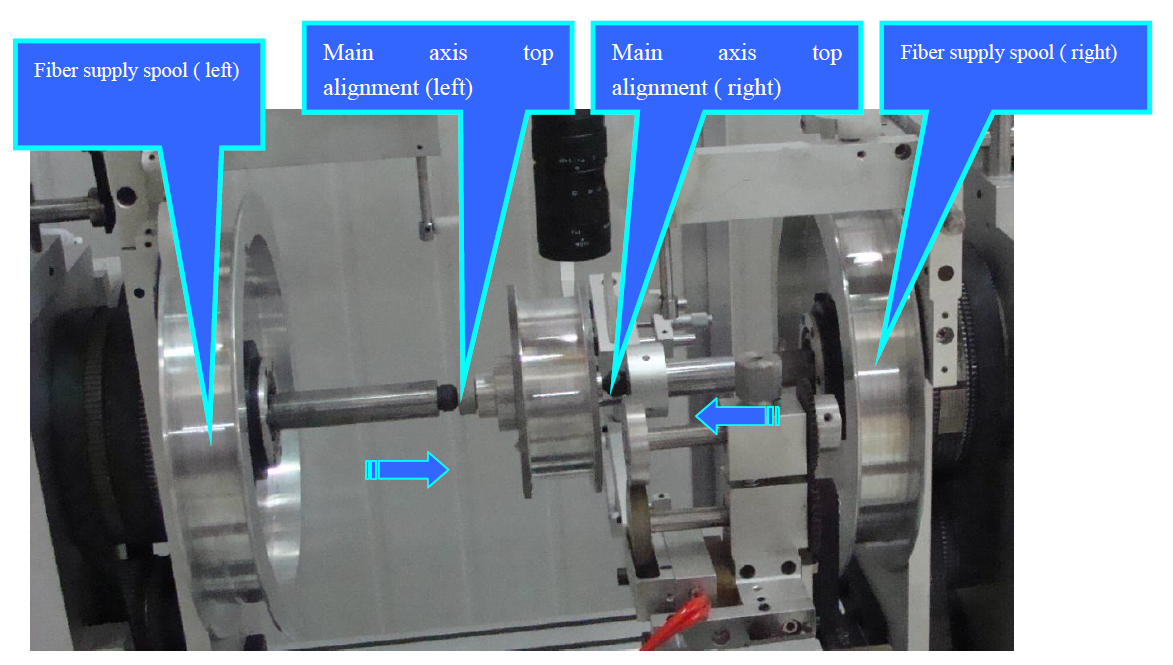

- Оба конца волокна перемещаются свободно в пространстве;
- Точность настройки диаметра наматываемого волокна в защитной оболочке: 0.001 мм;
- Шаг настройки натяжения волокна при намотке: ±2 г;
- Автоматическая подача волокна с катушки при намотке;
- Наличие возможности перемотки слоя катушки ВОГ в процессе производства.

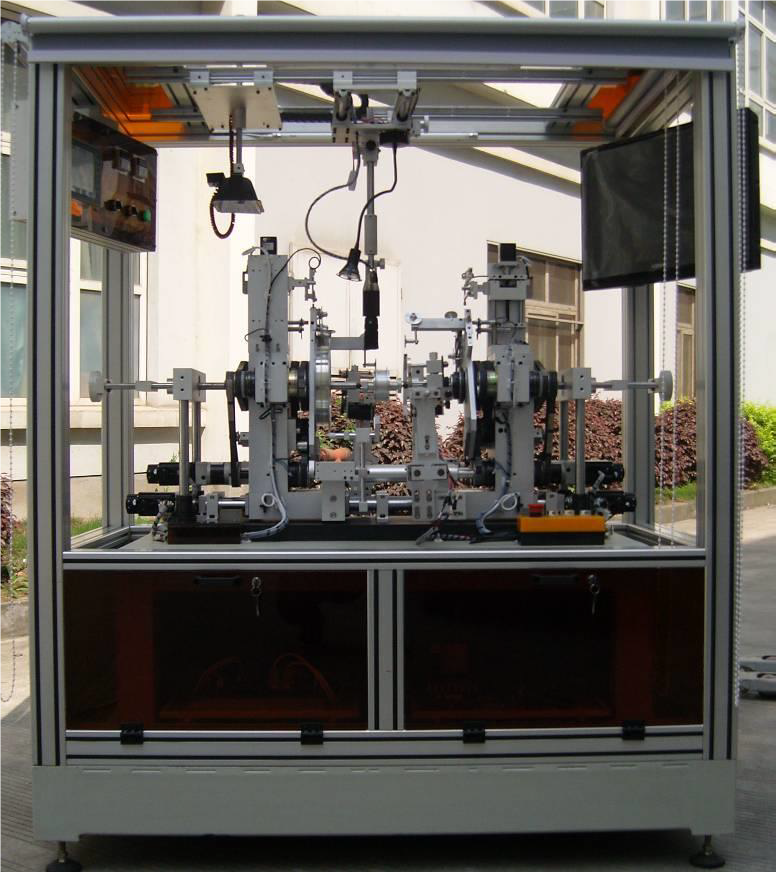

Полностью автоматизированная станция для намотки катушек волоконно-оптических гироскопов (ВОГ). Цикл производства включает в себя использование перемоточной станции ACWS-230D для подготовки двух подающих катушек, помещаемых в установку. Станция зарекомендовала себя в Азии, Европе и России как простое и надёжное устройство для производства. Присутствует возможность модификации, например, включение модуля предварительного покрытия наматываемого оптического волокна адгезивом или модуля отверждения его УФ излучением.
Специалисты компании также могут разработать и изготовить каркасы катушек ВОГ, в соответствии с требованиями заказчика. Также мы можем предложить установки для тестирования ВОГ.
| Параметр | Значение | Ед. измерения |
|---|---|---|
|
Маскимальный внешний диаметр катушки |
200 |
мм |
|
Максимальный диаметр защитной оболочки наматываемого оптического волокна |
≤ 0,5 |
мм |
|
Источник питания |
Однофазовый AC, от 200 В до 230 В (10%), 50/60 Гц |
|
|
Потребляемая мощность |
< 2 |
кВт |
|
Количество осей вращения |
4 (2 основные, 2 вспомогательные) |
|
|
Привод основной оси |
0,4 АС сервопривод + редуктор |
кВт |
|
Вспомогательный привод |
0,4 АС сервопривод + редуктор |
кВт |
|
Максимальная скорость вращения основной оси |
40 |
оборотов/мин |
|
Точность определения углового положения основной оси |
1 |
˚ |
|
Максимальная скорость линейного перемещения |
180 |
мм/сек |
|
Максимальное линейное перемещение |
100
|
мм |
|
Система контроля |
CNC |
|
|
Контроллер |
K10 |
|
|
Контроль натяжения |
2 серво контроллера натяжения в замкнутом контуре |
|
|
Точность контроля натяжения |
± 2 |
г |
|
Масса |
700 |
кг |
|
Габариты (см): ДхШхВ |
160х100х190 |
- Изготовление катушек ВОГ с любым методом намотки оптического волокна.
