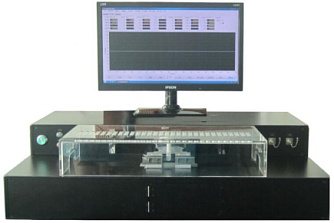

XQ7170 - станции производства объединителей накачки
XQ7170 - станции для изготовления объединителей накачки высокой мощности и специальных пучков оптического волокна.
- Конфигурации комбайнеров (N+1)х1, Nх1.
- Длина вытяжки до 500 мм
- Наличие специальных держателей.
Производитель: OSCOM
Станция XQ7170 предназначена для вытяжки высокомощных объединителей накачки и конусов из пучков ОВ. Основным отличием от аналогичных станций является увеличенный ход винта, обеспечивающий длину вытяжки от 200 до 500 мм.
Ключевые особенности:
- Подходит для производства высокомощных объединителей накачки.
- Наличие специальных держателей.
- Встроенный нагреватель.
- Простота в использовании, стабильность и надежность.
| Параметр | Значение | Ед. Измерения | ||
|---|---|---|---|---|
| Длина вытяжки | 18 - 200 / 18 -500 | мм | ||
| Длина участка сканирования нагревательным элементом |
±50 / ±100 |
мм | ||
| Скорость вытяжки в одном направлении | 1 - 1000 | мкм/с | ||
| Точность позиционирования держателей | 0,1 / 0,8 | мкм | ||
| Точность позиционирования нагревательного элемента | 0,02 | мм/шаг | ||
| Поток водорода | 0 - 300 / 0 - 500 / 0 - 1000 | см3/мин | ||
| Поток кислорода | 0 - 100 / 0 - 300 / 0 - 500 | см3/мин | ||
| Тип фотодетектора | InGaAs / Si | - | ||
| Диапазон длин волн | 800 - 1700 / 400 - 1100 | нм | ||
| Динамический диапазон оптической мощности фотодетектора | -60 - +3 | дБм | ||
| Разрешения определения значения оптической мощности | 0,01 | дБм | ||
| Рабочий диапазон температур | 23±2 | ºС | ||
| Допустимая относительная влажность | 50 - 70 | % | ||
| Источник питания |
AC 100-240 В 50 - 60 Гц 5 А |
|||
| Габариты (Д х Ш х В) | 790 х 525 х 230 / 1043 х 466,5 х 253 | мм3 | ||
| Масса | 55 | кг | ||
- Производство объединителей накачки.
- Вытяжка пучков ОВ.
