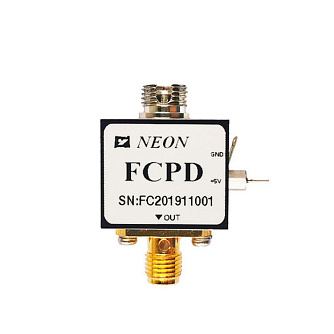

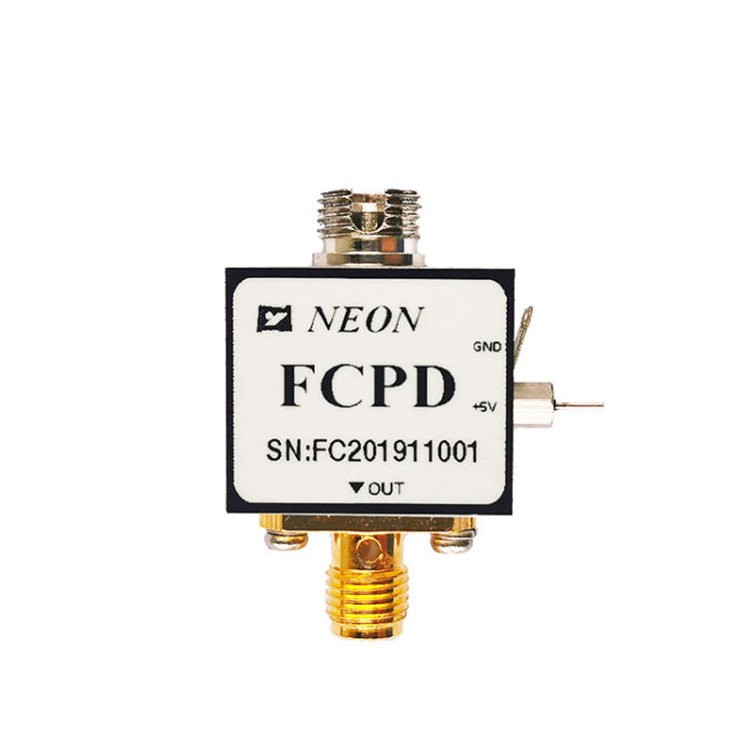

FCPD - InGaAs фотодетектор до 8 ГГц
InGaAs фотодетектор серии FCPD
- Диапазон рабочих длин волн от 1000 до 1650 нм
- Частотный диапазон до 1 ГГц, 2.5 ГГц (по заказу до 8 ГГц)
- Чувствительность 0,90 А/Вт
- Входная оптическая мощность до 5 дБм
Производитель: NEON

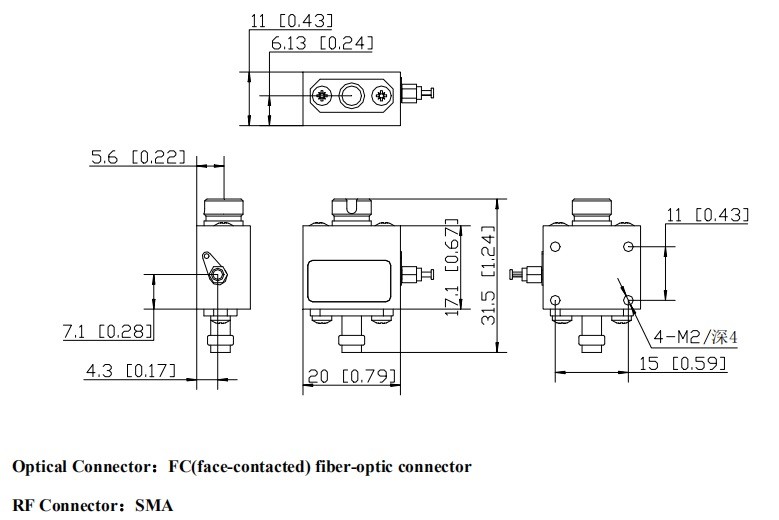

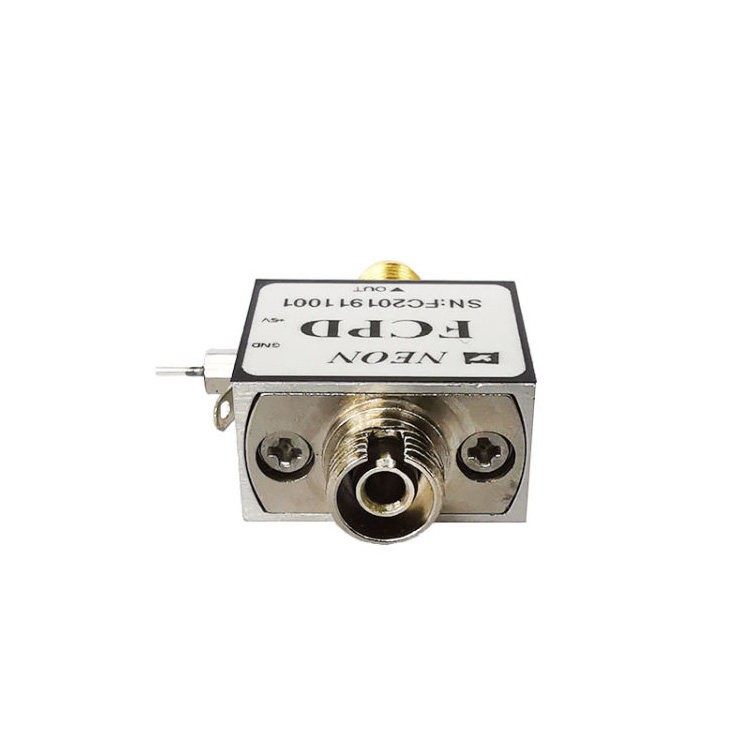

Серия FCPD представляет собой InGaAs фотодетектор, интегрированный с широкополосным InGaAs фотодиодом. Рабочий диапазон длин волн InGaAs PIN-фотодиода составляет от 1000 до 1650 нм. FCPD может обеспечить полосу пропускания 1 ГГц, 2,5 ГГц или пользовательскую (максимум 8 ГГц). Модуль работает от питания +5В. Оптический входной порт представляет собой стандартный волоконно-оптический разъем FC. Выходной порт RF представляет собой разъем, совместимый с SMA, с импедансом 50 Ом.
Особенности:
- Широкая полоса пропускания
- Bias-T
- Низкий уровень шума
- Разъем SMA
- Малый вес менее 15 гр
- ROHS 2.0
| Параметр |
Значение |
Ед. измерения | |
|---|---|---|---|
| Диапазон длин волн | 1000 - 1650 | нм | |
| Частотный диапазон* | L-диапазон | S - диапазон | - |

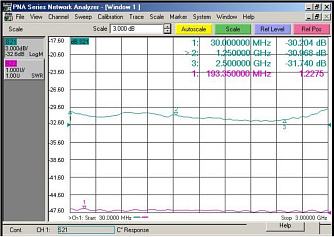

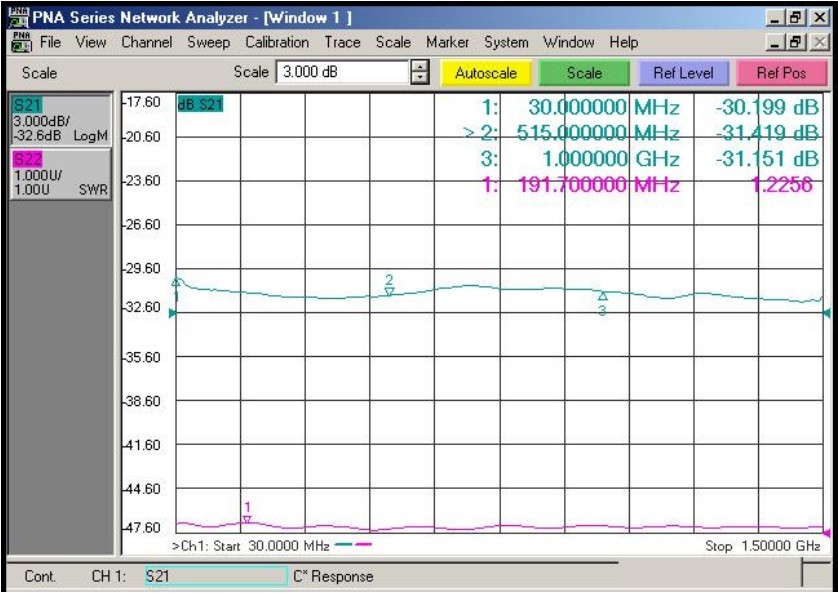

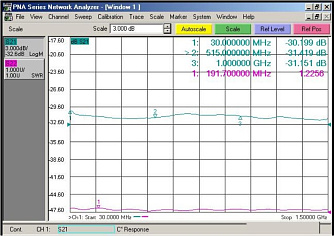

| Полоса пропускания | 0,03 - 1 | 0,03 - 2,5 | ГГц |
| Чувствительность (1310 нм) |
≥ 0,85 |
≥ 0,85 |
А/Вт |
|
Чувствительность (1550 нм) |
≥ 0,90 |
≥ 0,90 |
А/Вт |
|
Амплитудная неравномерность |
≤ ± 1,5 |
дБ | |
| Оптическая мощность насыщения | 5 | дБм | |
| Темновой ток |
≤ 10 |
нА | |
| Выходной VSWR |
≤ 2 |
- | |
| Выходное сопротивление | 50 | Ом | |
| Диапазон температуры хранения | -55 ~ +100 | С | |
| Рабочий температурный диапазон | -40 ~ +70 | С | |
| Напряжение смещения | +4,75 ~ +5,25 | В | |
| Оптическая входная мощность | 5 | дБм | |
- Передача аналогового сигнала на удаленные антенны
- Комплексы РЭБ с радиофотоникой.
- Линии задержки, тестирование АФАР
FCPD - InGaAs фотодетектор до 8 ГГц 355.46(Kб)
