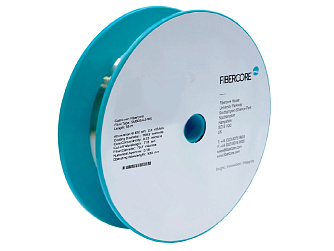

SM1250(10.4/125)P волокно с полиимидным покрытием
| Длина волны | 1550 нм |
| Числовая апертура | 0,11 – 0,14 |
| Диаметр покрытия | 155 ±5 мкм |
| Тип покрытия | полиимидное |
Оптические одномодовые изгибоустойчивые (SM) волокна с полиимидным покрытием специально разработаны компанией FIbercore для использования в жестких условиях.
Волокна для точечных микросейсмических ("Fracking") датчиков, распределенных датчиков температуры и давления, используемые в исследованиях и процессах оптимизации нефтяной и газовой промышленности. Эти волокна также являются отличным выбором для встраиваемых волоконных брегговских решеток (FBG), применяемых в датчиках деформаций и температуры.
Полиимид представляет собой высокопроизводительный полимер, который выдерживает краткосрочные температуры до 400 °С и непрерывные температуры до 300 °C, таким образом, позволяя волокну с полиимидным покрытием «пережить» высокотемпературные условия скважин.
Числовая апертура волокон (NA) доступна в диапазоне от 0,13 до 0,31. Низкая числовая апертура волокон предназначена для применения при низких затуханиях, где большая длина волокна используется в прямом развернутом состоянии, например в распределенных системах измерения температуры (DTS). Высокая числовая апертура волокна позволяет значительно уменьшить потери при изгибе для спиральных развернутых состояний, например в спиральных сейсмических/акустических датчиках.
Особенности:
- Разработаны для применения при высоких температурах до +300 °C
- Варианты с высокой числовой апертурой для экстремально низких потерь при микро и макро изгибах
- Варианты с уменьшенной оболочкой для высокой надежности катушек и уменьшенного объема упаковки
- Фоточувствительные волокна для записи брэгговских решеток
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Длина волны | 1260-1650 | нм |
| Длина волны отсечки |
1190 – 1330 |
нм |
| Числовая апертура |
0,11 – 0,14 |
- |
| Диаметр поля моды | 9,6– 11,2 @1550 нм | мкм |
| Затухание |
≤ 0,7 при 1310 нм ≤ 0,6 при 1550 нм |
дБ/км |
| Неконцентричность оболочки сердцевины | ≤ 0,75 | мкм |
| Диаметр оболочки | 125 ±2 | мкм |
| Диаметр покрытия | 155 ±5 | мкм |
| Тип покрытия | полиимидное | - |
| Максимальная температура |
300 – непрерывное, долгосрочное применение 400 – краткосрочное применение |
°C |
- Скваженные датчики
- Геофоны
- Распределенные системы измерения температуры (DTS), распределенные акустические системы измерения (DAS), распределенные системы измерения деформаций (DSS), распределенные системы измерения давления (DPS)
- Встроенные датчики
- Волоконные брэгговские решетки (FBG)
- Биомедицинские датчики естественных условий
- Высокотемпературные датчики
