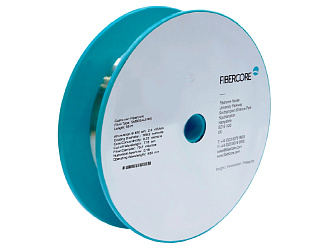

SM1500(6.4/125)P волокно с полиимидным покрытием

Одномодовое (SM) высоколегированное германием волокно серии SM1500(6.4/125)P с полиимидным покрытием для применения в датчиках с температурой до +300 °C.

Длина волны 1550 нм
Числовая апертура 0,19 – 0,21
Диаметр покрытия 145 ±5 мкм
Тип покрытия полиимидное
Производитель:  FIBERCORE

Оптические одномодовые (SM) изгибоустойчивые волокна с полиимидным покрытием специально разработаны компанией FIbercore для использования в жестких условиях.

Волокна для точечных микросейсмических ("Fracking") датчиков, распределенных датчиков температуры и давления, используемые в исследованиях и процессах оптимизации нефтяной и газовой промышленности. Эти волокна также являются отличным выбором для встраиваемых волоконных брегговских решеток (FBG), применяемых в датчиках деформаций и температуры.

Полиимид представляет собой высокопроизводительный полимер, который выдерживает краткосрочные температуры до 400 °С и непрерывные температуры до 300 °C, таким образом, позволяя волокну с полиимидным покрытием «пережить» высокотемпературные условия скважин.

Числовая апертура волокон (NA) доступна в диапазоне от 0,13 до 0,31. Низкая числовая апертура волокон предназначена для применения при низких затуханиях, где большая длина волокна используется в прямом развернутом состоянии, например в распределенных системах измерения температуры (DTS). Высокая числовая апертура волокна позволяет значительно уменьшить потери при изгибе для спиральных развернутых состояний, например в спиральных сейсмических/акустических датчиках.

Особенности:

  • Разработаны для применения при высоких температурах до +300 °C
  • Варианты с высокой числовой апертурой для экстремально низких потерь при микро и макро изгибах
  • Варианты с уменьшенной оболочкой для высокой надежности катушек и уменьшенного объема упаковки
  • Фоточувствительные волокна для записи брэгговских решеток

Параметр Значение Ед. измерения
Длина волны 1550 нм
Длина волны отсечки 1350 – 1520
нм
Числовая апертура 0,19 – 0,21
-
Диаметр поля моды 6 – 6,8 @1550 нм мкм
Затухание ≤ 0,75 дБ/км
Неконцентричность оболочки сердцевины ≤ 0,75 мкм
Диаметр оболочки 125 ±2 мкм
Диаметр покрытия 145 ±5 мкм
Тип покрытия полиимидное -
Максимальная температура 300 – непрерывное, долгосрочное применение
400 – краткосрочное применение
°C

  • Скваженные датчики
  • Геофоны
  • Распределенные системы измерения температуры (DTS), распределенные акустические системы измерения (DAS), распределенные системы измерения деформаций (DSS), распределенные системы измерения давления (DPS)
  • Встроенные датчики
  • Волоконные брэгговские решетки (FBG)
  • Биомедицинские датчики естественных условий
  • Высокотемпературные датчики

Модель Описание
SM1500(6.4/125)P Одномодовое (SM) волокно с полиимидным покрытием, диаметр 125 мкм
