HB1500(8.9/125)QW - четвертьволновое волокно
Оптические волокна серии HB1550(8.9/125)QW разработаны компанией Fibercore для применения в поляризационных датчиках и в качестве четвертьволновых пластинок.
|
Длина волны |
1550 нм |
| Числовая апертура | 0,13 – 0,17 |
|
Диаметр покрытия |
245 ±15 мкм |
Производитель: FIBERCORE

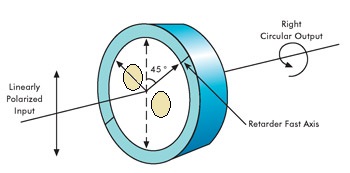

Оптические волокна серии HB1550(8.9/125)QW разработаны компанией Fibercore для применения в поляризационных датчиках и в качестве четвертьволновых пластинок. Четвертьволновые пластинки используются для преобразования линейно поляризованного света в циркулярно поляризованный свет. Точная длина биений зависит от источника света и коэффициента двулучепреломления волокна.
Волокно HB1550(8.9/125)QW совместимо со SPUN волокнами серии Hi-Bi.
|
Параметр |
Значение |
Ед. измерения |
|---|---|---|
|
Рабочая длина волны |
1550 |
нм |
| Длина волны отсечки | 1200 – 1500 |
нм |
|
Числовая апертура |
0,13 – 0,17 |
- |
|
Диаметр поля моды |
7,9 – 9,9 @1550 нм |
мкм |
|
Шаг контактов |
4,8 |
мм |
|
Затухание |
≤ 5 @1550 нм |
дБ/км |
|
Круговая длина биений |
3,0 – 4,4 @633 нм |
мм |
|
Диаметр оболочки |
125 ±1 |
мкм |
| Неконцентричность оболочки сердцевины |
1 |
мкм |
|
Диаметр покрытия |
245 ±15 |
мкм |
- Волоконно-оптические датчики тока
- Четвертьволновые пластинки
- Поляриметрические системы
Применение специальных волокон 786.44(Kб)
