Расширение границ исследований от MultiFields Technologies: позиционирование по всем возможным направлениям

13.09.2024

Обновление раздела гексаподов и многоосевых моторизированных пьезопозиционеров MultiFields Technologies – новинки и усовершенствованные характеристики! Ознакомьтесь с нашей статьей, чтобы узнать о возможностях позиционирования для высокоточных и чувствительных исследований.

Современные тенденции к миниатюризации исследований в области микро- и нанотехнологий вынуждают повышать точность и разрешение проводимых экспериментов. Одной из ключевых задач является позиционирование. Компания MultiFields Technologies не перестает совершенствовать свою продукцию и предлагает использовать для этой цели многоосевые моторизированные пьезопозиционеры, позволяющие перемещать компоненты оптических систем по всем возможным направлениям XYZ и θXθYθZ.

Их отличительными параметрами являются высокое разрешение, широкий диапазон перемещения, высокая максимальная нагрузка, а также вариативность исполнений, приспособленных для работы при различных условиях среды:

Обратите внимание на новинку: серию трехосевых пьезоэлектрических столиков Free3D.ZTxTy.150. Платформы способны совершать движение по оси Z и направлениям θX и θY с высокой точностью и разрешением.

	Free3D.ZTxTy.150
Размеры	Ø150 × 110 мм
Диапазон перемещения Z / θX / θY	± 5 мм / ± 3 ° / ± 3 °
Минимальный размер шага Z / θX / θY	25 нм / 7,5 мкрад / 7,5 мкрад
Точность перемещения Z / θX / θY	0,15 мкм / 2,5 мкрад / 2,5 мкрад
Максимальная нагрузка	3 кг
Разрешение оптического энкодера	2 нм

Среди всех устройств линейки ярко выделяется обновленная серия гексаподов Free6D.3-2.150.G2 с еще более компактным усовершенствованным дизайном, расширенным диапазоном перемещения и повышенной точностью.

Устройство способно производить высокоточное позиционирование сразу по 6 направлениям! Благодаря этому оно находит применение во многих высокоточных чувствительных исследованиях, например, в зондировании.

	Free6D.3-2.150.G2
Размеры	Ø150 × 90 мм
Диапазон перемещения XYZ	±10 × ±10 × ±5 мм
Диапазон перемещения θXYZ	±10 × ±10 × ±20 °
Точность перемещения XYZ	±0,25 × ±0,25 × ±0,1 мкм
Точность перемещения θXYZ	±5 × ±5 × ±5 мкрад
Минимальный размер шага XYZ	20 × 20 × 20 нм
Минимальный размер шага θXYZ	1 × 1 × 1 мкрад
Максимальная нагрузка	3 кг
Разрешение оптического энкодера	2 нм



В разделе также представлены пьезоэлектрические столики для микроскопа и сканирующие держатели объектива для автофокусировки, находящими применение в микроскопии.

С их ключевыми характеристиками вы можете ознакомиться в таблице ниже.

	Carrier.L7550.XY	Carrier.L1010.XY
Размеры	250 × 200 × 30 мм	250 × 250 × 40 мм
Диапазон перемещения по осям XY	75 × 50 мм	100 × 100 мм
Максимальная скорость	15 мм/с	10 мм/с
Минимальный размер шага	10 нм	10 нм
Разрешение оптического энкодера	2 нм	2 нм

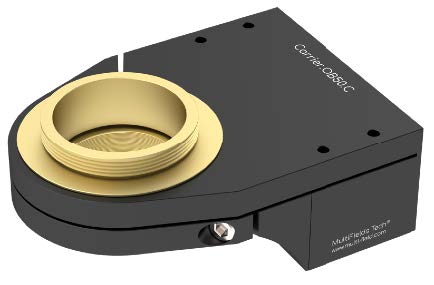

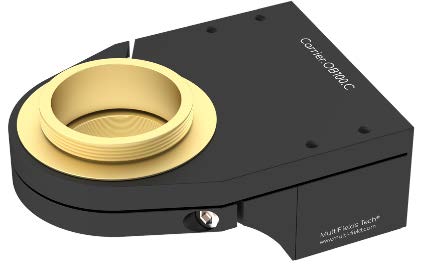

	Carrier.OB50.C	Carrier.OB100.C	Carrier.OBHL100.C
Размеры	63,5 × 26 × 46 мм	63,5 × 26 × 46 мм	68 × 68 × 19 мм
Перемещение по Z	50 мкм	100 мкм	100 мкм
Разрешение в режиме управления с обратной связью	1 нм	1 нм	0,3 нм
Разрешение в режиме управления без обратной связи	0,2 нм	0,2 нм	0,2 нм
Максимальная нагрузка	500 г	500 г	500 г
Время стабилизации	10 мс	15 мс	10 мс



Разнообразие конфигураций и параметров позволяет использовать платформы во многих исследованиях и экспериментах:



Компания «Специальные Системы. Фотоника» является эксклюзивным дистрибьютором компании MultiFields Technologies и оказывает техническую поддержку по всей линейке продукции на территории России и ЕАЭС. Производитель также может предоставить авторские проектные решения под ваш уникальный запрос.

Узнать более подробно о моделях и оформить заказ >>>

Свяжитесь с нами любым удобным способом для консультации. Специалисты компании «Специальные Системы. Фотоника» с радостью расскажут подробнее обо всех представленных пьезоэлектрических позиционерах и помогут вам подобрать необходимое устройство.
