M-850-10G - 850 нм 10 ГГц электрооптический модулятор интенсивности
Высокочастотный модулятор интенсивности на ниобате лития серии IM-850-10G.
- Рабочий диапазон длин волн 780 – 890 нм.
- Полоса модуляции до 10 ГГц.
- Вносимые потери 4,5 дБ.
- Полуволновое напряжение 2,5 В.
Производитель: LD-PD
Высокоскоростной модулятор интенсивности на ниобате лития (LiNbO₃) M-850-10G - 10 ГГц для диапазона 850 нм изготавливается методом протонного обмена. В кристалле формируется оптический волновод по схеме интерферометра Маха — Цендера. Ввод и вывод излучения выполнены под наклоном к оси волновода, что снижает уровень обратного отражения.
Работа модулятора основана на электрооптическом эффекте Поккельса. Напряжение, приложенное к электродам, изменяет показатель преломления материала и фазовый сдвиг между двумя плечами интерферометра. На выходе устройства эта разность фаз преобразуется в изменение амплитуды оптического сигнала, то есть его интенсивности.
Особенности:
- Низкое полуволновое напряжение (Vπ).
- Низкие вносимые потери.
- Волновод, сформированный методом протонного обмена.
- Высокая долговременная стабильность параметров.
Модуляция сигнала
|
Параметр
|
Значение | Ед. измерения |
|---|---|---|
|
Оптические параметры
|
||
|
Рабочая длина волны
|
780-890 | нм |
|
Вносимые потери
|
≤4,5 | дБ |
|
Максимальная входная оптическая мощность
|
10 | мВТ |
|
Обратные оптические потери
|
≤ –55 | дБ |
|
Остаточная паразитная модуляция интенсивности (RIM)
|
≤0,3% | - |
|
Электрические параметры
|
||
|
Полуволновое ВЧ-напряжение Vπ при 50 кГц
|
≤2,5 | В |
|
Максимальная входная ВЧ-мощность
|
33 | дБм |
|
Рабочий диапазон частот
|
0,01–10 | ГГц |
|
Полоса пропускания (по уровню –3 дБ)
|
≥10 | ГГц |
|
Электрическое отражение (S11)
|
≤ –10 | дБ |
|

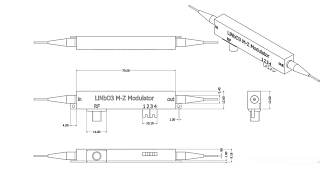

Механические параметры
|
||
|
Оптический разъем
|
FC/APC или FC/PC | - |
|
Электрический разъем
|
SMA или K (2,92 мм) | - |
|
Тип оптического волокна
|
PM (сохраняющее поляризацию) или SM (одномодовое) | - |
|
Климатические параметры
|
||
|
Рабочая температура
|
0…+70 °C | ℃ |
|
Температура хранения
|
–55…+85 °C | ℃ |
- Системы, требующие низких вносимых потерь.
- Высокоскоростные линии оптической связи и измерительные комплексы.
- Системы, требующие высокой долговременной стабильности параметров модулятора.
