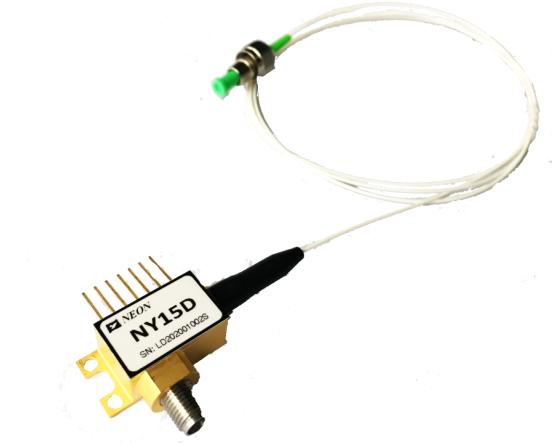

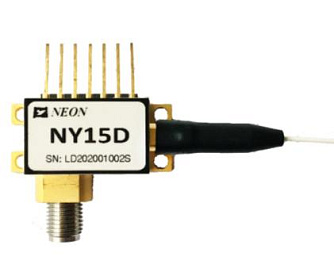

NY15D - DFB лазерный диод с прямой модуляцией

Лазерный диод с прямой модуляцией серии NY15D от компании NEON (КНР)
  • Полоса пропускания от 10 МГц до 12-18 ГГц
  • Центральная длина волны 1550 нм
  • Выходная мощность до 10 мВт
  • 7-pin корпус
  • RIN -150 дБ/Гц
Производитель:  NEON

Лазерный диод серии NY15D от компании NEON (КНР) представляет собой DFB лазер с прямой модуляцией, который обеспечивает исключительную производительность для аналоговой оптоволоконной связи в применениях с широкой полосой пропускания. Лазерные диоды являются отличной альтернативой использованию коаксиальных кабельных систем для передачи сигналов в диапазоне от 10 МГц до 18 ГГц. Устройства обеспечивают значительное повышение надежности сетей РЧ связи за счет передачи РЧ-сигнала в его исходном формате. Благодаря этим свойствам лазерные модули обеспечивают значительное улучшение качества сигнала для широкого круга приложений, включая дистанционное управление антеннами, телеметрию, синхронизацию и распределение опорных сигналов, измерения и линии задержки.

Лазерные диоды серии NY15D имеют встроенный оптический изолятор, TEC и термистор

Особенности:

  • Высокий динамический диапазон
  • Полоса пропускания от 10 МГц до 12-18 ГГц
  • Низкий пороговый ток
  • Высокая выходная мощность
  • Рабочая температура корпуса: от -40 до 85 °C
  • Высокая надежность

Параметр Мин. Тип. Макс. Ед. измерения
Длина волны - 1550 - нм

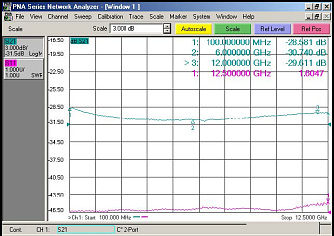

Частота (X-диапазон) 0,1 - 12 ГГц
Частота (Ku-диапазон) 1 - 18 ГГц
Выходная оптическая мощность - 10 - мВт
Пороговый ток - - 10 мА
Рабочий ток - 55 100 мА
Рабочее напряжение - 1,5 2,5 В
SMSR 30 - - дБ
RIN - -150 -130 дБ/Гц
Обратные потери (X-диапазон) - - 2 дБ
Обратные потери (Ku-диапазон)
- - 2,2 дБ
Ток TEC - - 1,2 А
Напряжение TEC - - 2,5 В
Рабочий диапазон температур -40 - +70 С

  • Передача аналогового сигнала по ВОЛП
  • Радиофотонные системы
  • Активная фазированная антенная решетка (АФАР)

Модель Описание
NY15D-X-A

Лазерный диод с прямой модуляцией до 12 ГГц, 1550 нм, 10 мВт, FC/APC

NY15D-Ku-A

Лазерный диод с прямой модуляцией до 18 ГГц, 1550 нм, 10 мВт, FC/APC
