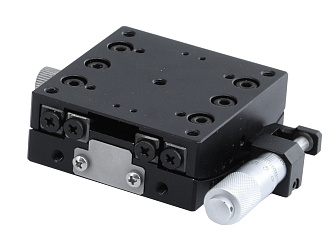

MGON - высокоточные гониометры
Гониометры серии MGON оснащены микрометром и обладают высокой точностью.
- Угол наклона до ±7°.
- Высота виртуальной оси до 75 мм.
- Нагрузка до 5 кг.
- Размер столика 40 х 40 или 60 х 60 мм.
- Изготовлены из алюминиевого сплава.
Производитель: EV
Гониометры серии MGON изготовлены из высококачественного алюминиевого сплава, оснащен угловыми шариковыми подшипниками и высокоточными микрометрами, что обеспечивает плавную работу.
Особенности:
- Управление с помощью микрометра, обеспечивающего высокую чувствительность.
- Угловой шариковый подшипник, обеспечивающий плавный ход.
| Параметр | Значение | Ед.измерения | |||
|---|---|---|---|---|---|
|
Модель
|

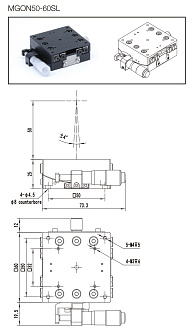

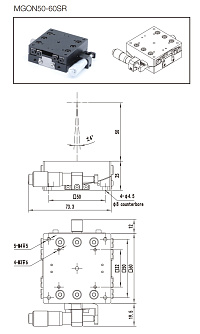

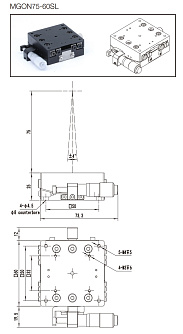

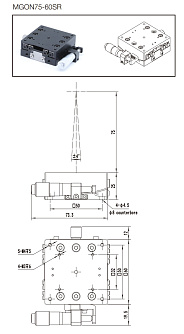

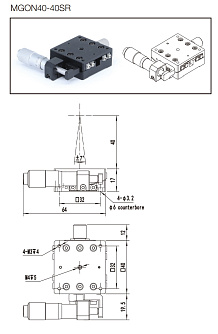

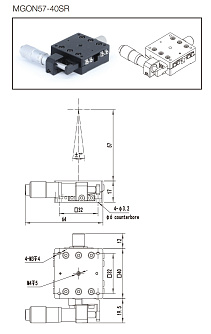

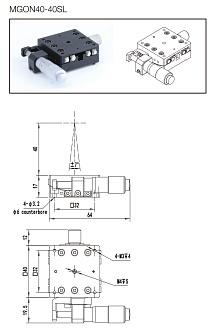

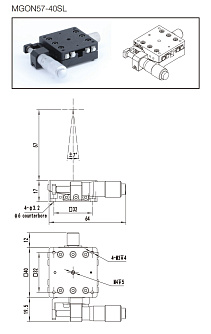

MGON40-40SL/SR | MGON57-40SL/SR | MGON50-60SL/SR | MGON75-60SL/SR | |
|
Угол наклона
|
±7 | ±4 | градусов | ||
|
Высота виртуальной оси
|
40 | 57 | 50 | 75 | мм |
|
Размер столика
|
40×40 | 60×60 | мм | ||
|
Высота столика
|
17 | 25 | мм | ||
| Направляющий механизм | угловой шариковый подшипник | ||||
|
Тип актюатора
|
микрометр | ||||
|
Материал корпуса, обработка поверхности |
черный анодированный алюминиевый сплав | ||||
|
Вес
|
0,12 | 0,12 | 0,32 | 0,32 | кг |
|
Угол поворота при одном
обороте микрометра |
≤15 | градусов | |||
|
Мин. измерение микрометра |
0,1 | градусов | |||
|
Нагрузка
|
3 | 5 | кг | ||
