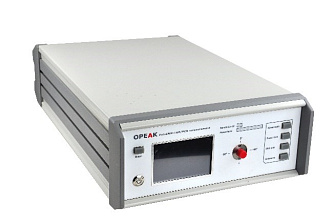

PEM-100L - измеритель коэффициента поляризационной экстинкции
PEM-100L - измеритель коэффициента поляризационной экстинкции. Отличается широким динамическим диапазоном и высокой чувствительностью.
- Рабочий диапазон длин волн: 900-1700 нм.
- Измерение PER, оптической мощности, угла.
- Динамеческий диапазон PER: >50 дБ.
- Разрешение PER: 0.01 дБ.
- Угловое разрешение: 0.06°.
- Удалённый контроль: RS-232, GPIB.
Производитель: OPEAK

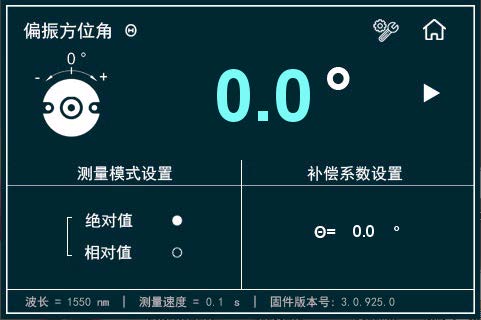

PEM-100L - устройство для измерения коэффициента поляризационной экстинкции (PER), позволяет также одновременно измерять мощность оптического излучения и угол рассогласования (между плоскостью поляризации с наибольшей оптической мощностью и ключом коннектора).

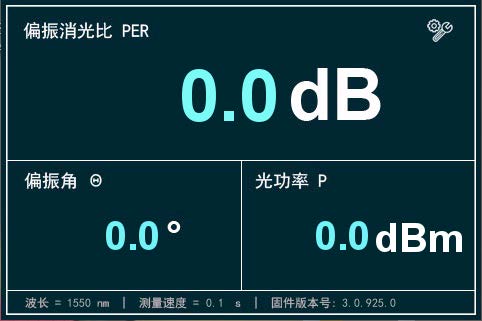

Чувствительность схемы измерения PER может достигать -40 дБ, а точность измерения регулируется частотой вычисления PER на основе полученных данных. Дизайн интерфейса позволяет использовать одновременно сенсорный экран, и кнопки. Прибор доступен к заказу как в одноканальном, так и в двухканальном варианте.
Удалённое управление осуществляется как c помощью RS-232, так и GPIB.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Рабочий диапазон длин волн | 900-1700 | нм | ||
| Количество каналов | 1 (2 опционально) | |||
| Входная оптическая мощность | -40 - +10 | дБм | ||
| 900 - 1100 | 1260-1650 | нм | ||
| Динамический диапазон PER (мощность >-10 дБм) | 0-30 | 0-50 | дБ | |
| Динамический диапазон PER (мощность >-20 дБм) | 0-40 | дБ | ||
| Динамический диапазон PER (мощность >-30 дБм) | 0-30 | дБ | ||
| Динамический диапазон PER (мощность >-40 дБм) |
0-20 |
0-20 | дБ | |
| Скорость измерения | 0.1 / 0.5 / 1 | сек/цикл | ||
| Разрешение PER | 0.01 | дБ | ||
| Точность PER (для PER < 30 дБ) | ± 0.15 | дБ | ||
| Угловое разрешение | 0.06 | ° | ||
| Разрешение (мощность) | 0.01 | дБ | ||
| Тип разъёма | FC/PC, FC/APC, LC/PC, LC/APC (сменный) | - | ||
| Питание | AC 220 В / 50 Гц | - | ||
| Потребляемая мощность | <40 | Вт | ||
| Интерфейс | RS-232, GPIB | - | ||
| Управление | Кнопочное, сенсорный экран, удалённое | - | ||
| Аналоговый разъём | BNC | - | ||
| Рабочий диапазон температур | от 5 до + 45 | °C | ||
| Габариты | 416 х 256 х 120 | мм3 | ||
| Масса | 3.6 | кг | ||
- Измерение коэффициента поляризационной экстинкции (PER).
- Выставление углового положения осей двулучепреломляющего (PM) волокна при стыковке.
- Выставление положения PM волокна относительно источника излучения.
