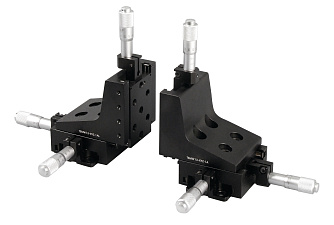

TSMW - многоосевые трансляторы

Name: TSMW - многоосевые трансляторы
Brand: EV

Многоосевые трансляторы серии TSMW имеют правосторонний и левосторонний тип управления и позволяют проводить регулировку по пяти осям.

Производитель: EV

Особенности:

Компактная конструкция, позволяющая проводить регулировку по пяти осям. Поверхность столика можно регулировать по осям Z и Y.
Правосторонний и левосторонний тип управления (название модели заканчивается на L).
Прецизионный линейный шариковый подшипник, удобное перемещение, высокая точность.

Параметр	Значение				Ед.измерения
Модель	TSMW13-XYZ-1A	TSMW13-XYZ-1AL	TSMW-XYZT-1	TSMW-XYZT-1L
Диапазон перемещения по осям XYZ	13				мм
Угол наклона θy, θz	-		±5		градусов
Направляющий механизм	линейный шариковый подшипник		линейный шариковый подшипник+механизм вращения
Тип актюатора	микрометр		микрометр + винт
Вес	0,9		1,35		кг
Нагрузка	2,5				кг

Модель	Описание

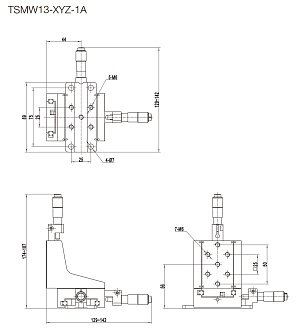

TSMW13-XYZ-1A	Трехосевой транслятор. Диапазон перемещения по осям XYZ до 13 мм. Нагрузка до 2,5 кг. Правоориентированное расположение микрометров.

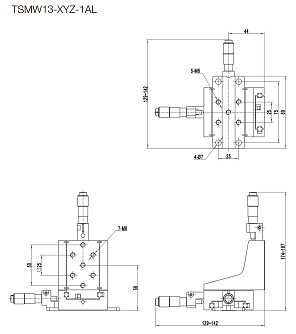

TSMW13-XYZ-1AL	Трехосевой транслятор. Диапазон перемещения по осям XYZ до 13 мм. Нагрузка до 2,5 кг. Левоориентированное расположение микрометров.

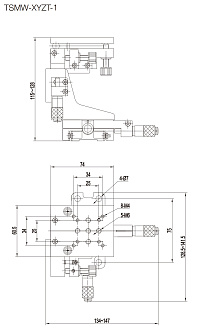

TSMW-XYZT-1	Пятиосевой транслятор. Диапазон перемещения по осям XYZ до 13 мм. Диапазон угла наклона ±5°. Нагрузка до 2,5 кг. Правоориентированное расположение микрометров.

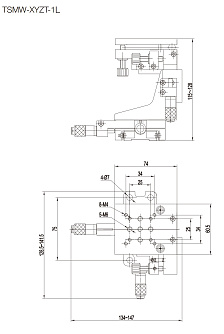

TSMW-XYZT-1L	Пятиосевой транслятор. Диапазон перемещения по осям XYZ до 13 мм. Диапазон угла наклона ±5°. Нагрузка до 2,5 кг. Левоориентированное расположение микрометров.
