AWMO-C/D - многоволновые диодные лазерные модули
Многоволновые диодные лазерные модули серии AWMO-C/D со встроенными драйверами предназначены для интеграции в оборудование.
- До четырёх длин волн в одном волокне.
- Максимальная суммарная средняя мощность:
AWMO-C — 15 Вт, AWMO-D — 30 Вт. - Режимы CW / QCW.
- Аналоговое управление 0–5 В и TTL-модуляция 5 В.
- Разъём SMA905, воздушное охлаждение.
Многоволновые диодные лазерные модули серии AWMO-C/D объединяют лазерные диоды и драйверы в компактном корпусе. Стандартные входные и выходные интерфейсы позволяют встраивать модули в оборудование. Излучение до четырёх различных длин волн объединяется в одном оптическом волокне. Максимальная суммарная средняя выходная мощность составляет 15 Вт для AWMO-C и 30 Вт для AWMO-D.
Модули работают в непрерывном и квазинепрерывном режимах. Предусмотрены аналоговая регулировка мощности и TTL-модуляция коэффициента заполнения импульсов. Для отвода тепла используется воздушное охлаждение. Сочетание длин волн выбирается при заказе; по запросу доступны изменение диаметра сердцевины и длины волокна, разработка плат управления и адаптация внешнего волоконно-оптического тракта.
Особенности:
- Одновременное излучение на нескольких длинах волн через одно волокно.
- Стабильная выходная мощность.
- Равномерное световое пятно.
- Компактное исполнение со встроенными драйверами.
- Стандартизованные входные и выходные интерфейсы.
- Доступность бескорпусных модулей для сборки в стек и разработки плат управления под требования заказчика.
| Параметр | Значение | Единица измерения |
|---|---|---|
| Доступные центральные длины волн | 450; 635; 650; 675; 695; 755; 785; 808; 830; 880; 915; 940; 980; 1064; 1320; 1470; 1550; 1720; 1940 | нм |
| Оптические характеристики | ||
| Выходная мощность в непрерывном режиме на длинах волн 450, 635, 650, 675, 695, 1550, 1720 и 1940 нм | 3 | Вт |
| Выходная мощность в непрерывном режиме на длинах волн 755, 785, 830, 1320 и 1470 нм | 5 | Вт |
| Выходная мощность в непрерывном режиме на длинах волн 808, 880, 915, 940, 980 и 1064 нм | 10 | Вт |
| Максимальная средняя выходная мощность AWMO-C | 15 | Вт |
| Максимальная средняя выходная мощность AWMO-D | 30 | Вт |
| Допуск центральной длины волны | ±10 | нм |
| Ширина спектра, Δλ | <6 | нм |
| Прицельный луч | ||
| Выходная мощность | 1–5 | мВт |
| Длина волны | 650 | нм |
| Оптическое волокно | ||
| Тип оптического выхода | Съёмное оптическое волокно | |
| Диаметр сердцевины волокна | 400; другие значения — по запросу | мкм |
| Длина волокна | 100 ± 10; другие значения — по запросу | см |
| Числовая апертура, NA | 0,22 | |
| Разъём | SMA905 | |
| Система | ||
| Режим работы | Непрерывный (CW) / квазинепрерывный (QCW) | |
| Частота повторения импульсов | 0–10 | кГц |
| Длительность импульса | 0,05–300 | мс |
| Охлаждение | Воздушное | |
| Управление | Аналоговая регулировка мощности сигналом 0–5 В; модуляция коэффициента заполнения импульсов сигналом TTL 5 В | |
| Электропитание | 12 В постоянного тока, 100 Вт | |
| Рабочая температура | 10–30 | °C |
| Температура хранения | −25–55 | °C |
| Относительная влажность при хранении | 0–80 | % |
| Габариты по чертежу | ||

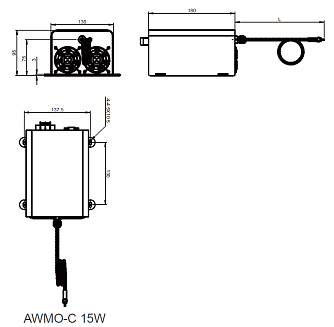

| Габариты AWMO-C без выходного волокна (Ш × В × Д) | 137,5 × 95 × 180 | мм |

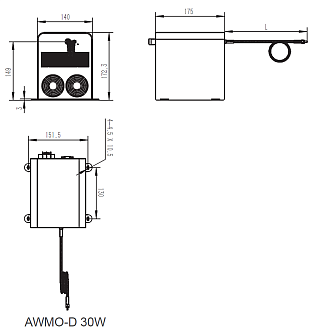

| Габариты AWMO-D без выходного волокна (Ш × В × Д) | 151,5 × 172,3 × 175 | мм |
Примечания:
- В таблице приведены доступные длины волн и соответствующие значения мощности. Возможность реализации требуемого сочетания уточняется при заказе.
- Доступны стандартные бескорпусные лазерные модули для сборки в стек, а также разработка плат управления под требования заказчика.
- Все значения в исходной таблице являются типичными и получены при температуре 25 °C. Окончательные характеристики указываются в протоколе испытаний конкретного изделия.
- Габариты приведены по размерному чертежу с учётом монтажного основания; длина выходного волокна в них не включена.
- Спектроскопическое детектирование.
- Биомедицина.
- Анализ материалов.
- Системы отображения и освещения.
- Лазерная обработка материалов.
