CA-CEL-8xx-A1 - cateye лазеры
- Средняя длина волны: 852 нм.
- Диапазон перестройки длины волны: 846 - 854 нм.
- Ширина спектральной линии: < 1 МГц (< 100 кГц с контроллером).
Лазер Cateye является усовершенствованной версией полупроводникового лазера с внешним резонатором. Структура лазера Cateye и сверхузкий светофильтр используются в качестве замены традиционной концентрирующей дифракционной решётки. Лазер CA-CEL-A1 надежен и стабилен, а ширина полосы пропускания может быть значительно ниже 100 кГц при использовании с контроллером.
Принципиальная схема диодного лазера с внешним резонатором "Cateye" представлена на рисунке ниже. Частота лазера определяется внешним резонатором, образованным задней поверхностью лазерного диода и выходным зеркалом (OC). Продольная мода резонатора выбирается сверхузким полосовым фильтром резонатора. Отражатель "кошачий глаз" состоит из выходного соединителя и внутриполостной линзы. Выходной луч от лазерного диода коллимируется линзой с высокой числовой апертурой (NA) и попадает на фильтр. Длина волны пропускания зависит от угла поворота фильтра. Пропускаемый свет отражается обратно с помощью линзы "кошачий глаз" и выходного зеркала, эффективно направляя свет обратно в лазерный диод. Линза L1 фокусирует свет на OC, а линза L2 выравнивает луч лазера.
Особенности:
- Компактный дизайн, узкая полоса пропускания и широкий диапазон перестройки.
- Встроенная защита лазерного диода.
- Быстрая обратная связь по напряжению.
- Совместим с модулями и контроллерами стабилизации частоты.
- Быстрая настройка частоты и автоматическая блокировка с помощью программного обеспечения.
| Параметр | Значение | Ед.измерения | ||
|---|---|---|---|---|
|
Центральная длина волны |
852 | нм | ||
| Диапазон перестройки длины волны | 846 - 854 | нм | ||

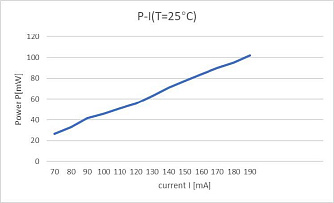

| Выходная мощность | >50 (зависит от лазерного чипа) | мВт | ||
|
Диапазон перестройки без скачков мод |
≥2 (зависит от лазерного чипа) |
ГГц | ||
|
Ширина спектральной линии @50 мс |
<1 (<100 кГц с контроллером). |
МГц |
||
|
Встроенный изолятор |
≥28 |
дБ | ||
| Температурный контроль |
TEC
|
±10 В, 1 A, Q=10 Вт |
|
|
|
Датчик температуры
|
NTC 10кОм
|
|||
|
Электронный интерфейс управления |
LEMO |
|||
|
Лазерный контроллер |
Диапазон регулирки температуры: от 15 до 30 ℃ Стабильность: ≤1мК @10 ч Диапазон регулировки тока: от 0 до 250 мА Шум пульсации: ≤1 мкА |
|||
| Размеры |
Лазерная головка
|
168×75×60 |
мм | |
|
Лазерная головка с модулем стабилизации частоты
|
178×103×75 |
|||
|
Лазерный контроллер
|
190×120×76,6 |
|||
|
Размеры упаковки |
400×300×150 |
мм | ||
|
Энергопотребление контроллера лазера |
10 | Вт | ||
| Управление |
Настройка и управление параметрами лазера с помощью ПО
Спектр насыщения и спектр передачи сигнала модуляции могут быть показаны одновременно Фиксация частоты одной кнопкой |
|||
- Лазерное охлаждение и захват.
- Квантовая оптика.
- Охлаждение атомов на основе эффекта электромагнитно-индуцированной прозрачности.
- Стандарты времени и частоты.
- Лазерная спектроскопия.
