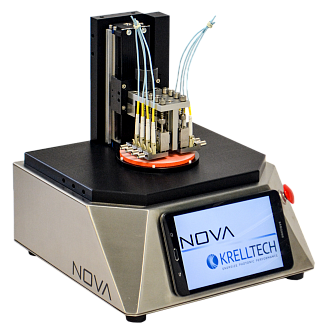

NOVA - автоматизированная система для оптической полировки

NOVA – автоматизированная система для полировки разъёмов, оголённых волокон, пластин, чипов, компонентов PLC, волноводов, массивов волокон.

Обратное отражение < -55 дБ, полировка UPC
Обратное отражение < -65 дБ, полировка APC
Вносимые потери < 0,25 дБ, типовое значение
Диаметр волокна от 80 мкм до 3 мм
Производитель:  KRELLTECH

NOVA – гибкий инструмент для обработки различных оптических поверхностей, объединивший в себя преимущества машин для полировки Scepter, Trig и FLex.

С помощью полировальной машины NOVA можно производить обработку различных компонентов от коннекторов до волноводов, от волокон без оболочки до волоконных компонентов. Прибор используется для научных задач, установки в полевых условиях и при массовом оптическом производстве.

Конфигурация для полировки коннекторов включает в себя держатели с независимой подвеской для каждого коннектора. Положение каждого коннектора отслеживается и выравнивается при помощи запатентованного калибровочного механизма Krelltech. Машина позволяет удалять эпоксидные смолы и производить воздушную чистку одновременно для всех коннекторов в держателе, даже если коннекторы имеют различный тип.

Конфигурация для полировки компонентов фотоники позволяет производить обработку поверхности волноводов, пластин, оптических чипов, компонентов PLC, линз, массивов волокон.

Также специализированные адаптеры и держатели применяются для полировки волокна без оболочки диаметром от 80 мкм до 3 мм.

Система NOVA отличается удобным интерфейсом пользователя для создания различных программ полировки. Все установки параметров полировки, включая время цикла, давление, и скорость, можно легко ввести для всех типов коннекторов и требуемых геометрических форм поверхностей.


Особенности:
  • Высокоточная полировка;
  • Внешнее управление с помощью смартфона на платформе Android;
  • Зажимные порты с независимой подвеской;
  • Поддержка коннекторов/терминалов/зажимов всех промышленных стандартов и требований;
  • Возможность воздушной полировки;
  • Возможность полировки волокон, разъёмов, волноводов, элементов PLC, чипов на одной станции;
  • Совместимость с требованиями TELCORDIA

Параметр Значение Ед. измерения
Рабочие характеристики
Управление программа на Android
Давление при полировке программируемое, автоматическое
Скорость полировки выбирается программой
Таймер выбирается программой
Полирующее движение произвольное круговое
Полировальные пленки 4 дюйма
Характеристики полировки волокна
Тип волокна SM, MM, PM, PCF, др. специальные волокна
Диаметр волокна 80 - 3000 мкм
Диапазон углов 0 - 50 градусов
Стабильность угла ±0,5 градусов
Характеристики полировки оптических коннекторов
Тип коннекторов Коннекторы/наконечники/ Mil-терминалы включая исполнения UPC/APC большей части промышленных стандартов
Количество коннекторов в держателе до 8
Смещение вершины <50 (макс.); <15 (тип.) мкм
Радиус кривизны 10-25 (наконечники 2,5 мм); 7-20 (наконечники 1,25 мм); 5-12(APC наконечники) мм
Углубления / выступы 50 нм/120
Обратные потери < -60 (UPC); < -65 (APC) дБ
Вносимые потери < 0,25 дБ
Время полировки на один коннектор 15 с
Характеристики полировки волноводов
Тип компонентов Волноводы, сплиттеры планарного типа, оптические микросхемы, оптоволоконные матрицы
Диапазон допустимых рамзеров Ширина: 5 -50; толщина: 0,5-5; длина: >5 мм
Диапазон углов 0 - 45 градусов
Стабильность угла ±0,3 градусов
Характеристики контроля
Контроль в реальном времени 80-кратное увеличение
Линейный контроль поверхности 400-кратное увеличение
Видеосигнал совместимый с EIA/NTSC

  • Полировка оптических волокон без оболочки
  • Полировка оптических коннекторов
  • Полировка PLC компонентов, массивов волокон, оптических чипов

Модель Описание
VMIC-2 Набор для видео измерений, включает в себя USB-кабель и ПО (измерение угла, расстояния)
SV10 Видеоскоп для анализа отполированной поверхности
SV9 Видеоскоп для контроля процесса и угла полировки (вид сбоку)
NV-RAD Держатель для полировки оголённого волокна
NV-FLEX Держатель для полировки пластин, чипов
NV-86 Держатели для полировки LC/APC коннекторов
NV-40 Держатель для полировки SC/APC коннекторов
NV-30 Держатели для полировки FC/APC коннекторов
NV-50 Универсальный дежатель для UPC полировки FC/SC/ST/LC/MU/SMA коннекторов, Ферул/29504/Mil-Termini/ARINC801 (диаметром от 1 мм до 3.2 мм), адаптеров оголённого волокна
NV-100 Базовая полировальная станция, контроль оси Z, беспроводной планшетный контроллер, программируемое ПО
