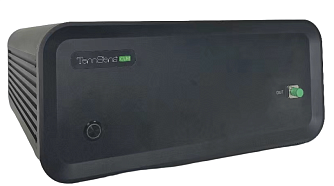

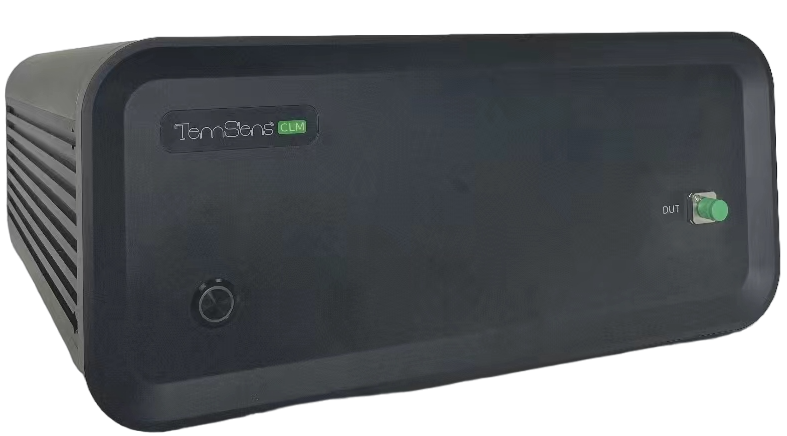

CLM-O - оптический OFDR рефлектометр высокого разрешения

Оптические OFDR (Optical Frequency Domain Reflectometer) рефлектометры серии CLM - это идеальный инструмент для анализа волоконно-оптических компонентов и оптических световодов, а так же небольших участков ВОЛС.
  • Рабочие длины волн: O-диапазон.
  • Пространственное разрешение до 10 мкм.
  • Длина участка измерения до 100 м.
  • Функция самокалибровки.
  • Возможность модификации по запросу.
Производитель:  TEMSENS

В CLM используется технология OFDR (Optical Frequency Domain Reflectometer), которая предполагает детектирование обратно рассеянных сигналов внутри устройства и использование когерентных методов детектирования для обработки сигнала с целью получения графика зависимости расстояния от отражения. Рефлектометр обеспечивает чрезвычайно высокое пространственное разрешение, что позволяет легко идентифицировать отклонения внутри оптических устройств, оптических модулей, кремниевых фотонных чипов и т.д. Кроме того, с его помощью можно измерять такие параметры, как возвратные потери, вносимые потери и спектр излучения.

Функционал рефлектометров серии CLM может быть расширен за счет включения в него возможностей зондирования оптического волокна, что делает его пригодным для распределенных измерений деформации и температуры.

Массив волоконно-оптических решеток Кремниевый фотонный чип

Ключевые особенности устройства:

  • Перестраиваемый лазер, работающий в О-диапазоне.
  • Длина участка измерения до 100 м.
  • Пространственное разрешение до 10 мкм.
  • Чувствительность -130 дБ.
  • Динамический диапазон (RL) 80 дБ.
  • Динамический диапазон (IL) 18 дБ.
  • Отсутствие мертвой зоны.

Параметр Значение Ед. Измерения
Диапазон длин волн 1265 - 1340 нм
Длина участка измерения 1 50 100 м
Пространственное разрешение 10 20 мкм
Время измерения 2 < 8 <12
с
Динамический диапазон (RL) 80
дБ
Динамический диапазон (IL) 18 дБ
Разрешение (IL/RL) 0,05 дБ
Погрешность измерений (IL/RL) ± 0,1 дБ
Чувствительность  -130 дБ
Мертвая зона нет
Спектральные характеристики
Точность длины волны ± 1,0 пм
Точность групповой задержки 1,0 пс
Разрешение длины волны 0,015 пм
Характеристики оборудования
Входное напряжение AC 220/110V, DC 12V

Потребляемая мощность 60 Вт
Разъём подключения USB
Тип коннектора FC/APC
Габариты 330 x 350 x 160 мм
Вес 7,5 кг
Рабочая температура 10 - 40 °C
Температура хранения 0 - 50 °C
Рабочая влажность < 90 %

1. Стандартная длина участка измерения: 100 м, с возможностью расширения до 1 км.

2. Увеличение расстояния тестирования и повышение пространственного разрешения приводят к увеличению времени измерений.

Опции1:

Параметр Значение Ед. Измерения
Интерферометрическое измерение задержки2
Длинна участка измерения 50 100 м
Погрешность измерений3 0,1 нм
Распределенное измерение деформации и температуры
Длинна участка измерения 50 100 м
Пространственное разрешение 5 мм
Точность деформации ± 1,0 με
Точность измерения температуры ± 0,1 °C
Диапазон измерения деформации ± 12000 με
Диапазон измерения температуры4 -200 - 12000 °C

1. Дополнительные функции или усовершенствования доступны в виде модулей обновления и могут потребовать отдельной покупки.

2. Фактической величиной измерения является задержка, а значение длины может быть получено путем ввода показателя преломления.

3. В режиме высокой точности достигается высокая точность измерений.

4. В режиме высокой точности достигается высокая точность измерений.

  • Тестирование и анализ параметров волоконных компонентов и световодов.
  • Интегральная фотоника, анализ параметров интегральных фотонных схем (ниобат лития, фосфид индия, кремний).
  • Тестирование волоконных кабелей и кабельных сборок.
  • Диагностика и выявление дефектов в ВОЛС.
  • Анализ параметров оптического пути и задержек в ВОЛС.
  • Радиофотоника.

Модель Описание
CLM-O Оптический OFDR рефлектометр высокого разрешения, О-диапазон.
Options- Extended measurement length Расширенная дистанция измерения до 1 км.
Options- Fiber sensing Распределенный мониторинг температуры и напряжений.
