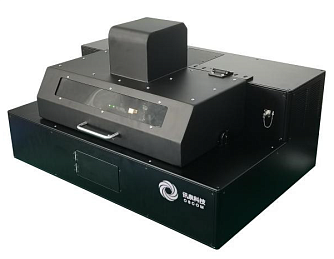

XQ7230 - станция гласс-процессинга
XQ7230 - система гласс-процессинга, в которой нагрев производится широким плазменным полем, сформированными между тремя электродами. Обладает высокой гибкостью, универсальностью и встроенным скалывателем. Идеально подходит для сварки оптических волокон и производства комбайнеров.
- Диаметр свариваемых ОВ 80 - 2000 мкм.
- Нагрев производится плазменным полем, формируемым между тремя электродами.
- Наличие встроенного скалывателя.
- Удобный интерфейс.
Производитель: OSCOM

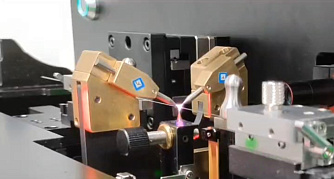

В станции гласс-процессинга серии XQ7230 нагрев осуществляется плазменным полем, сформированными между тремя электродами. Метод позволяет получать область равномерного нагрева большой площади. Это необходимо для выполнения качественной сварки с одновременным воздействием на всю боковую поверхность оптических волокон в области стыковки. Наличие встроенного скалывателя и высокое качество сварки оптических волокон делает установку идеальным инструментом для производства объединителей накачки (комбайнеров).
Ключевые особенности:
- Подходит для скалывания, сварки и вытяжки тейперов.
- Возможность регулировки области нагрева.
- Длинный ход позиционеров необходимый для вытяжки тейперов.
- Гибкое программное обеспечение с большой библиотекой функций.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Метод нагрева |
Плазменное поле, сформированное между тремя электродами |
||||
| Диапазон температур нагрева |
800 - 1800 |
°С |
|||
| Позиционирование дуги | По оси Z |
|
|||
|
Диаметр свариваемых волокон |
80 - 2000 | мкм | |||
|
Размер области наблюдения CCD камеры |
3,5 х 2,6 * возможны другие под заказ |
мм2 | |||
| Система формирования изображений |
Боковые изображение по осям X/Y |
||||
| Точность позиционирования по осям X/Y | 0,1 | мкм | |||
| Диапазон перемещения по осям X/Y | ≥11 | мм | |||
| Точность позиционирования по углу θ | 0,1 | ° | |||
| Диапазон перемещения по углу θ | ±4,5 | ° | |||
| Точность позиционирования по оси Z | 0,1 | мкм | |||
|
Диапазон перемещения по оси Z |
150 (75 с одной стороны) |
мм | |||
| Тип позиционирования ОВ |
По оболочке |
||||
|
Метод фиксации ОВ |
Магнитный держатель |
||||
| Режим сварки | Стандартная/со смещением/пользовательская | ||||

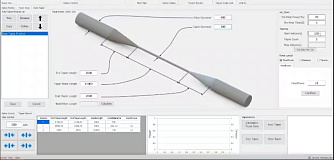

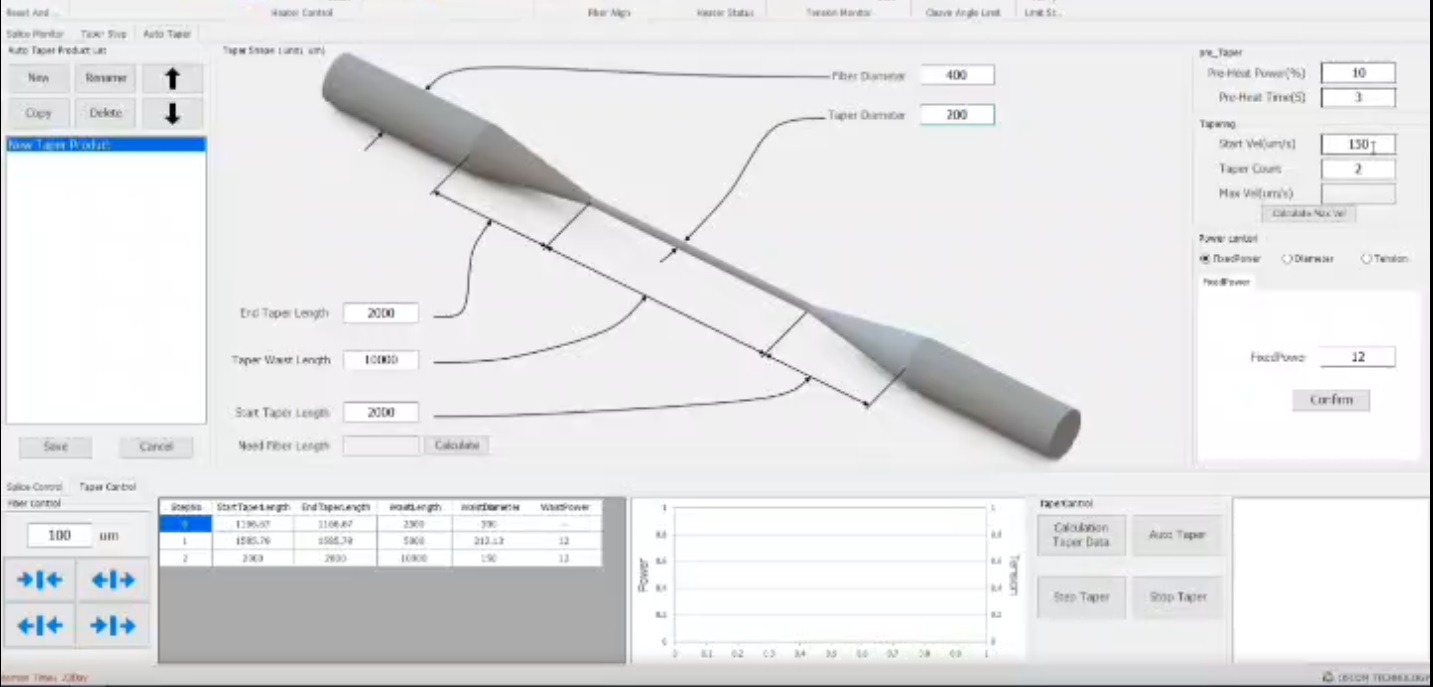

| Вытяжка тейперов |
В одном направлении/в двух направлениях |
||||
| Скорость вытягивания | 0 - 2000 | мкм/с | |||
| Длина тейперов |
75/150 |
мм | |||
| Тип скола | Плоский |
|
|||
| Диаметр скалываемого волокна | 80 - 1500 | мкм | |||
| Допуск на скол |
±0,5 |
° |
|||
| Допуск на скол пучка волокон | ≤2 | ° | |||
| Тип скалывателя | Ультразвуковой | ||||
| Максимальное натяжение | 49 | Н | |||
| Крепление ОВ | Магнитный держатель | ||||
| Рабочий диапазон температур | 0 - 40 | °С | |||
| Влажность | 5 - 95 | % | |||
| Источник питания |
AC 100~240 В
50-60 Гц
|
- | |||
| Габариты (Д х Ш х В) | 880 х 550 х 450 | мм3 | |||
| Масса | 70 | кг | |||
- Гласс-процессинг.
- Сварка ОВ.
- Линзирование ОВ.
- Производство комбайнеров.
- Вытяжка тейперов.
