XQ7230-B - станция гласс-процессинга
XQ7230-B - система гласс-процессинга, в которой нагрев производится широким плазменным полем, сформированными между тремя электродами. Идеально подходят для сварки оптических волокон (в том числе пучков ОВ), производства комбайнеров, приварки ОВ к эндкапам и др.
- Диаметр свариваемых ОВ 125 - 1200 мкм.
- Нагрев производится плазменным полем, формируемым между тремя электродами.

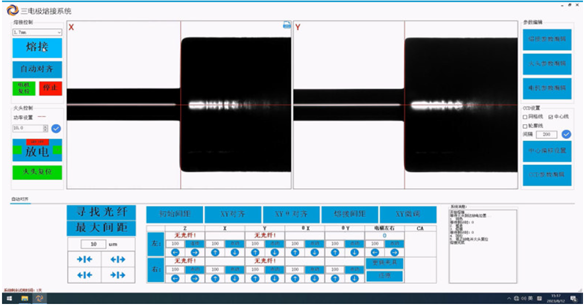

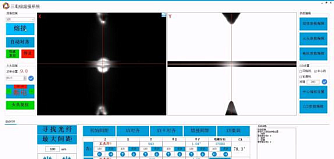

- Удобный интерфейс.
Производитель: OSCOM
В станции гласс-процессинга серии XQ7230-B нагрев осуществляется плазменным полем, сформированными между тремя электродами. Метод позволяет получать область равномерного нагрева большой площади. Это необходимо для выполнения качественной сварки с одновременным воздействием на всю боковую поверхность оптических волокон в области стыковки. Система подходит для выполнения различных операций с оптическим волокном.
Ключевые особенности:
- Подходит для сварки оптических волокон и производства комбайнеров.
- Возможность регулировки области нагрева.
- Подходит для работы с пучками ОВ.
- Диаметр волокна может быть настроен в диапазоне от 125 до 1200 нм
- Гибкое программное обеспечение с большой библиотекой функций.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Метод нагрева |
Плазменное поле, сформированное между тремя электродами |
||||
| Диапазон температур нагрева |
800 - 1800 |
°С |
|||
| Позиционирование дуги | По оси Z |
|
|||
|
Диаметр свариваемых волокон |
125 - 1200 | мкм | |||
|
Размер области наблюдения CCD камеры |
3,5 х 2,6 * возможны другие под заказ |
мм2 | |||
| Система формирования изображения |
Боковые изображения по осям X/Y |
||||
| Точность позиционирования по осям X/Y | 1 | мкм | |||
| Диапазон перемещения по осям X/Y | ±5,5 | мм | |||
| Точность позиционирования по углу θ | 0,1 | ° | |||
| Диапазон перемещения по углу θ | ±5 | ° | |||
| Точность позиционирования по оси Z | 1 | мкм | |||
|
Диапазон перемещения по оси Z |
40 | мм | |||
| Тип позиционирования ОВ |
По оболочке |
||||
|
Метод фиксации ОВ |
Магнитный держатель | ||||
| Режим сварки | Стандартная/со смещением | ||||
| Рабочий диапазон температур | 15 - 40 | °С | |||
| Источник питания |
AC 100~240 В
50-60 Гц
|
- | |||
| Габариты (Д х Ш х В) | 470 х 395 х 360 | мм3 | |||
| Масса | 42 | кг | |||
- Гласс-процессинг.
- Сварка ОВ.
- Линзирование ОВ.
- Производство комбайнеров.
