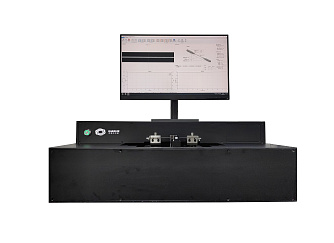

XQ7250 - сварочная станция
XQ7250 - станция для сварки оптических волокон. Нагрев осуществляется специальным графитовым нагревательным элементом. Подходит для сварки волокон и стержней с низкой температурой плавления.
- Диаметр свариваемых ОВ 80 - 1500 мкм.
- Нагрев производится графитовым элементом.
- Диапазон температур нагрева 30 - 2500 °С.
- Диаметр используемых графитовых элементов: 0,25 мм/0,6 мм/1,6 мм.
- В качестве защитного газа используется аргон.
- Водяная система охлаждения.
Производитель: OSCOM
В основе работы системы сварки оптических волокон серии XQ7250 лежит использование специального графитового нагревательного элемента. Именно это позволяет использовать устройство для работы с оптическими волокнами с низкой температурой плавления, специальными ОВ, кварцевыми капиллярами и стержнями.
Следует иметь в виду, что станция требует использования защитного газа - аргона и имеет водяную систему охлаждения.
Ключевые особенности:
- Возможность работы с волокнами с низкой температурой плавления.
- Нагрев осуществляется специальным графитовым элементом.
- Система визуализации измеряет положение волокна.
- Прецизионной 6-осевая система позиционирования обеспечивает быстрое и автоматическое выравнивание.
- Возможность установки держателей и графитовых элементов различного диаметра.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Метод нагрева | Графитовый элемент |
|
|
Диапазон перемещения |
0 - 150 (по 75 с каждой стороны) | мм |
| Скорость позиционирования | 0 - 2000 | мкм/с |
| Точность позиционирования | 1 | мкм |
| Диаметр свариваемых ОВ | 80 - 1500 | мкм |
|
Диаметр графитовых элементов |
0,25/0,6/1,6 | мм |
| Диапазон температур нагрева | 30 - 2500 | °С |
| Защитный газ | Аргон |
|
| Система охлаждения | Водяная |
|
| Размер поля наблюдения CCD камеры |
3,5 х 2,6 *Возможны другие характеристики по запросу |
мм2 |
| Точность позиционирования по осям X/Y | 1 | мкм |
| Точность позиционирования по углу θ | 0,1 | ° |
| Диапазон перемещения по углу θ | ±5 | ° |
|
Точность позиционирования по оси Z |
1 | мкм |

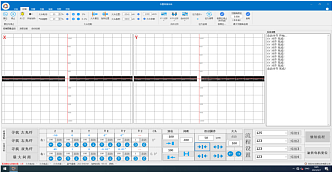

| Система формирования изображения | Боковые изображения по осям X/Y | |
| Система измерений | Автоматическая | |
| Рабочий диапазон температур | 0 - 40 | °С |
| Влажность | 5 - 96 | % |
| Питание |
AC 100~240 В
50-60 Гц
5 А |
|
| Габариты (Д х Ш х В) | 850 х 550 х 450 | мм3 |
| Масса | 70 | кг |
- Сварка оптических волокон.
- Производство волоконных лазеров.
- Проведение исследований в области волоконной оптики.
