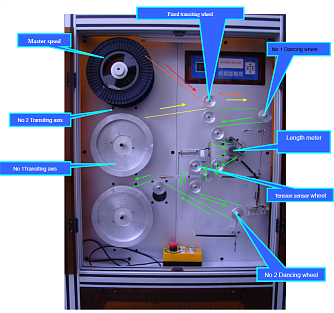

ACWS-230D - станок для предварительной перемотки оптического волокна

ACWS-230D - машина перемотки оптического волокна.

  • Перемотка оптического волокна с транспортной катушки на две подающие;
  • Высокая автоматизация процесса;
  • Программируемое ПО, возможность изменять параметры намотки на основе характеристик волокна.

ACWS-230D перемоточная станция разработана специально для намотки волокна на подающие катушки, загружаемые в установку для производства контуров ВОГ. Система спроектирована максимально простой в использовании и имеющей высокую производительность. Станция включает в себя сервопривод, датчики и систему контроля. Программное обеспечение гибкое, позволяет оператору использовать собственные алгоритмы, оптимально настроенные на используемое волокно и длины отрезков.

Параметр

Значение

Ед. измерения

Максимальный внешний диаметр катушки

230

мм

Максимальный диаметр защитной оболочки наматываемого оптического волокна

≤ 0,5

мм

Источник питания

Однофазовый AC, от 200 В до 230 В (10%), 50/60 Гц

Потребляемая мощность

< 1

кВт

Количество осей вращения

3 (1 основная, 2 вспомогательные)


Привод основной оси

0,4 АС сервопривод + редуктор

кВт

Вспомогательный привод

Шаговый двигатель


Максимальная скорость вращения основной оси

40

оборотов/мин

Точность определения углового положения основной оси

1

˚

Максимальная скорость линейного перемещения

80

мм/сек

Максимальное линейное перемещение

70

мм

Система контроля

CNC


Контроллер

K10


Контроль натяжения

1 серво контроллер натяжения в замкнутом контуре



Точность контроля натяжения

± 2

г

Масса

100

кг

Габариты (см): ДхШхВ

83х53х140


  • Перемотка оптического волокна с транспортной катушки на две подающие.

Модель Описание
ACWS-230D Станок для предварительной перемотки оптического волокна
