XQ7180 - станции производства объединителей накачки
XQ7180 - станции для изготовления объединителей накачки высокой мощности и специальных стержней.
- Конфигурации комбайнеров 3х1, 4х1, (6+1)х1, 7х1.
- Длина вытяжки до 500 мм
- Наличие специальных держателей.
- Наличие встроенного скалывателя
Производитель: OSCOM
Станция XQ7180 предназначена для вытяжки высокомощных объединителей накачки и конусов из стержней. Основным отличием от аналогичных станций является увеличенный ход винта, обеспечивающий длину вытяжки от 200 до 500 мм. Держатели позволяют выполнять различные типы вытяжки: одностороннюю и обратную. Позиционеры могут перемещаться как с постоянной скоростью, так и с ускорением/замедлением. Элемент нагрева оборудован водяным охлаждением, CCD камера с высоким разрешением позволяет выполнять наблюдение рабочей области. Наличие встроенного скалывателя и контроллера натяжения является преимуществом с точки зрения организации высокоэффективного производства.
Ключевые особенности:
- Подходит для производства высокомощных объединителей накачки.
- Наличие специальных держателей.
- Нагреватели с водяным охлаждением.
- Наличие встроенного скалывателя.
- Простота в использовании, стабильность и надежность.
| Параметр | Значение | Ед. Измерения | ||
|---|---|---|---|---|
| Модель |
XQ7180 |
XQ7181 |
XQ7182 |
|
| Конфигурация | Стандартная | С корпусирующим модулем | С встроенным скалывателем | |
| Длина вытяжки | 18 - 200 / 18 -500 | мм | ||
| Длина участка сканирования нагревательным элементом |
±50 / ±100 |
мм | ||
| Скорость вытяжки в одном направлении | 1 - 1000 | мкм/с | ||
| Точность позиционирования держателей | 0,1 / 0,8 | мкм | ||
| Точность позиционирования нагревательного элемента | 0,02 | мм/шаг | ||
| Точность позиционирования корпусирующего модуля | - | 0,02 | - | |
| Температура нагрева корпусирующего модуля | - |
30 - 300 |
- | ºС |
| Тип скола | - | - | Плоский | |
| Диаметр скалываемых элементов | - | - |
80 - 1500 |
мкм |
| Допуск на скол | - | - |
±0,5 |
º |
|
Максимальное натяжение |
- | - | 49 | Н |
| Поток водорода | 0 - 300 / 0 - 500 / 0 - 1000 | см3/мин | ||
| Поток кислорода | 0 - 100 / 0 - 300 / 0 - 500 | см3/мин | ||
| Контроль натяжения | - | - | В режиме реального времени | - |
| Режим вытяжки | Односторонняя/обратная/однонаправленная | |||
| Режим сканирования | Фиксированное/отслеживающее | |||

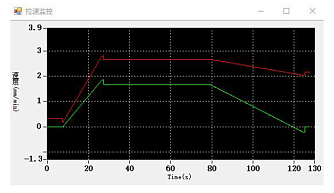

| Ускорение перемещения держателей | 0 - 200 | мм/мин2 | ||
| Тип фотодетектора | InGaAs / Si | - | ||
| Диапазон длин волн | 800 - 1700 / 400 - 1100 | нм | ||
| Динамический диапазон оптической мощности фотодетектора | -60 - +3 | дБм | ||
| Разрешения определения значения оптической мощности | 0,01 | дБм | ||
| Рабочий диапазон температур | 23±2 | ºС | ||
| Допустимая относительная влажность | 50 - 70 | % | ||
| Источник питания |
AC 100-240 В 50 - 60 Гц 5 А |
|||
| Габариты (Д х Ш х В) | 800 х 550 х 230 / 1100 х 550 х 230 | мм3 | ||
| Масса | 60 | кг | ||

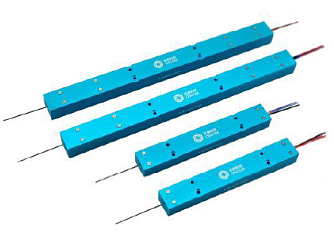

- Производство объединителей накачки.
- Вытяжка стержней.
