MAMPD-4 - многоканальные высокоскоростные СВЧ-фотодетекторы

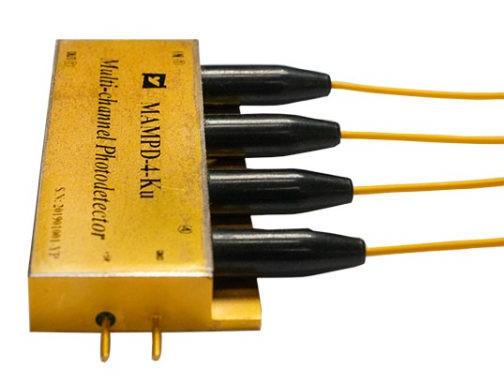

MAMPD-4 - многоканальный высокоскоростной InGaAs фотодетектор с усилителем.
- Диапазон рабочих длин волн от 1000 до 1650 нм.
- Полоса пропускания до 12 / 18 ГГц.
- Типовое усиление СВЧ-сигнала 15 ± 1 дБ.
- Тип входных оптических волокон 9/125 мкм.
- Выходные СВЧ-разъемы SMP, 50 Ом.
Производитель: NEON
MAMPD-4 - серия многоканальных высокоскоростных фотодетекторов, выполненных на основе широкополосных InGaAs PIN-фотодиодов и малошумящего усилителя. Спектральный диапазон фотодетектирования составляет от 1000 до 1650 нм, а типовое усиление СВЧ-сигнала - 15 ± 1 дБ.
MAMPD-4 выпускается в двух частотных исполнениях: X-band с полосой пропускания 0,3 - 12 ГГц и Ku-band с полосой 2 - 18 ГГц. Модуль работает от напряжения питания +5 В. Для ввода оптического сигнала используются стандартные одномодовые волокна 9/125 мкм, а СВЧ-сигнал выводится через разъемы SMP, согласованный с нагрузкой 50 Ом.
Особенности:
- Многоканальное исполнение.
- Широкая полоса пропускания до 18 ГГц.
- Спектральный диапазон 1000-1650 нм.
- Встроенная схема Bias-T.
- Гибридная интеграция фотодиода и усилителя.
- Высокое усиление и низкий уровень шума.
- Выходные СВЧ-разъемы SMP.
- Герметичное исполнение корпуса.
- Масса < 62 г.
- Соответствие требованиям RoHS 2.0.
| Параметр | Обозначение | Условия испытаний | Значение | |
|---|---|---|---|---|
|
Модель
|
- | - | MAMPD-4-X | MAMPD-4-Ku |
|
Спектральный диапазон
|
λ | - | 1000 – 1650 нм | 1000 – 1650 нм |
|
Частотный диапазон
|
- | - | X-band | Ku-band |
|
Полоса пропускания
|
f-3dB | TC= 22±3 °С | 0,3 – 12 ГГц | 2 – 18 ГГц |
|
Чувствительность при 1310 нм
|
Re | VR= +5 В, Pin= 10 мВт | ≥ 0,8 А/Вт | ≥ 0,85 А/Вт |
|
Чувствительность при 1550 нм
|
Re | ≥ 0,85 А/Вт | ≥ 0,8 А/Вт | |
|
Неравномерность АЧХ
|
A | TC= -45~+85 °С | ≤ ±2 дБ | ≤ ±2 дБ |
|
Оптическая мощность насыщения
|
PS | VR=+5 В, λ= 1550 нм, AC - модуляция | 10 дБм | 10 дБм |
|
Усиление СВЧ-сигнала, тип.
|
G | - | 15 ± 1 дБ | 15 ± 1 дБ |
|
Выходная ВЧ-мощность насыщения
|
Pout | - | +3 дБм | +3 дБм |
|
КСВ по напряжению
|
VSWR | - | ≤2 | ≤2 |
|
Выходное сопротивление
|
- | - | 50 Ом | 50 Ом |
|
Тип входных оптических волокон
|
- | - | Одномодовое 9/125 мкм | Одномодовое 9/125 мкм |
|
Тип выходных СВЧ-разъемов
|
- | - | SMP | SMP |
Условия эксплуатации:
|
|
| Параметр | Тип. | Макс. |
|---|---|---|
|
Температура хранения
|
-45 ~ +85 °С | -55 ~ +100 °С |
|
Температура корпуса при работе
|
25 °С | -40 ~ +85 °С |
|
Напряжение питания
|
+5 В | +5 ~ +9 В |
|
Входная оптическая мощность
|
0 дБм | +10 дБм |
|
Оптическая мощность, приводящая к повреждению
|
- | +13 дБм |
|
Температура пайки выводов
|
280 °С, 10 с | 330 °С, 10 с |
|
|
- Обработка радиолокационных сигналов.
- Системы радиоэлектронной борьбы.
- Антенные измерения и испытания.
- Радиофотоника. ВОЛС.
