«Анализаторы оптического спектра»: новые модели модульных приборов для лазерных систем

22.07.2026

Спектральный анализ в телекоммуникациях и лазерной физике давно перестал быть исключительно лабораторной дисциплиной. Сегодня приборы для работы с оптическим спектром всё чаще встраиваются непосредственно в узлы связи, измерительные стойки и полевые комплексы – а значит, к ним предъявляются жёсткие требования по габаритам, тепловыделению и надёжности. Компания «Специальные Системы. Фотоника» представляет новые модульные решения, каждое из которых закрывает свою нишу: от узкоспециализированного контроля иттербиевых и Nd:YAG-лазерных источников на 1064 нм до оценки спектральной чистоты DFB-лазеров по параметру SMSR и непрерывного мониторинга плотности DWDM-каналов в C-диапазоне.

Принцип работы модулей на базе перестраиваемых фильтров

В основе представленных приборов лежит микрооптическая технология с использованием управляемого напряжением перестраиваемого фильтра. При подаче широкополосного оптического сигнала на вход фильтра система пропускает узкую полосу излучения с центром на заданной длине волны. Изменяя центральную длину волны фильтра путем подачи управляющего напряжения, модуль последовательно сканирует весь входной спектр.

Пройдя через фильтр, излучение попадает на фотодетектор, преобразующий оптический сигнал в электрический. Далее сигнал усиливается, оцифровывается и обрабатывается встроенными алгоритмами. Это позволяет в реальном времени рассчитывать ключевые параметры каналов: оптическую мощность, центральную длину волны и отношение оптического сигнал/шум (OSNR).

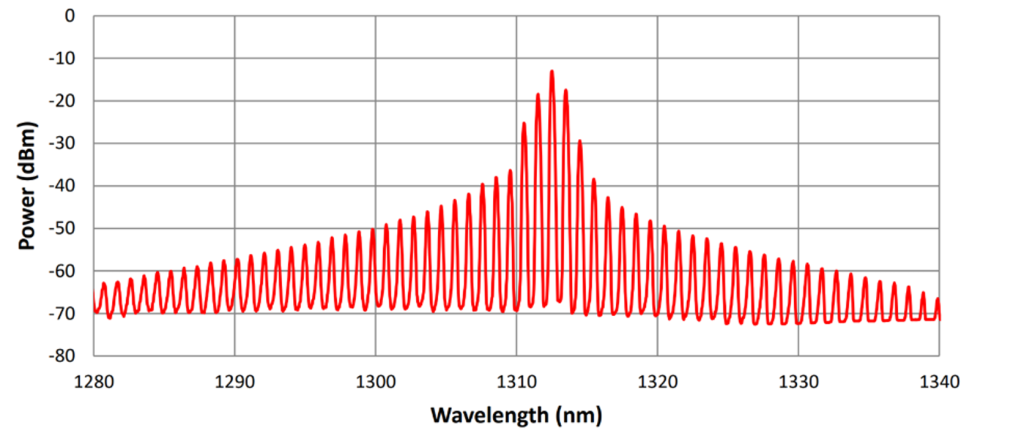

Спектр оптического сигнала

Главное преимущество такой архитектуры – отсутствие механически подвижных частей (в отличие от классических анализаторов на базе дифракционных решеток). Это обеспечивает высокую долговременную стабильность, виброустойчивость, компактность и минимальное энергопотребление (менее 2 Вт).

Модельный ряд и ключевые характеристики

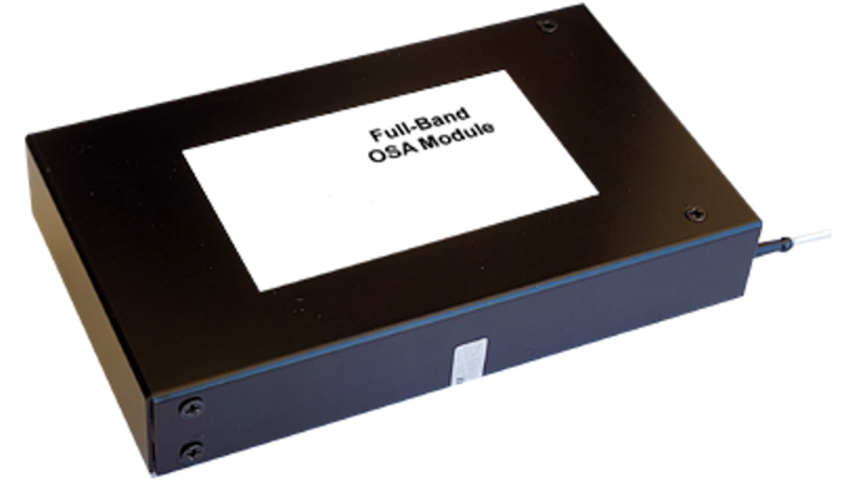

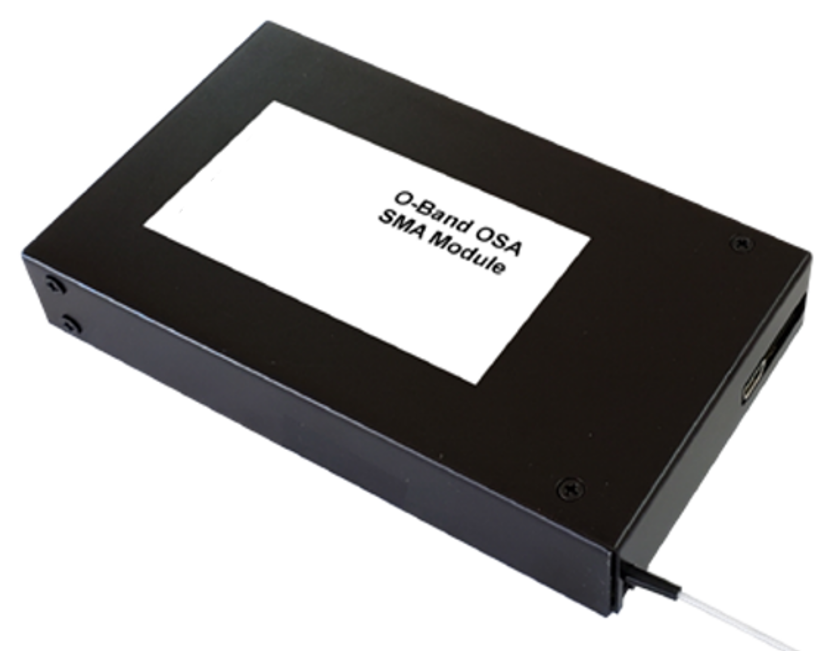

Модульные анализаторы спектра OSA-XX		Модульный анализатор спектра 1064 нм OSA-1064
Универсальное решение для широкого телекоммуникационного диапазона, представленное тремя модификациями. Ключевые особенности: Три конфигурации: OSA-SB (один диапазон до 45 нм), OSA-DB (два смежных диапазона до 90 нм) и OSA-FB (полный диапазон 1250-1650 нм). Спектральное разрешение до 0,1 нм. Измерение мощности, длины волны и OSNR для каждого канала. Высокая надежность. Низкое энергопотребление (< 2,0 Вт) и возможность работы в автономном или OEM-режиме.		Специализированная модификация, оптимизированная для работы вблизи длины волны 1064 нм. Ключевые особенности: Спектральный диапазон: 1035-1075 нм. Высокое спектральное разрешение: 0,2 нм (FWHM). Поддержка многомодового волокна на входе. Высокая точность: абсолютная погрешность длины волны ± 50 пм, повторяемость ± 10 пм. Компактный размер: 68 × 115 × 21 мм. Интерфейсы USB / RS-232.

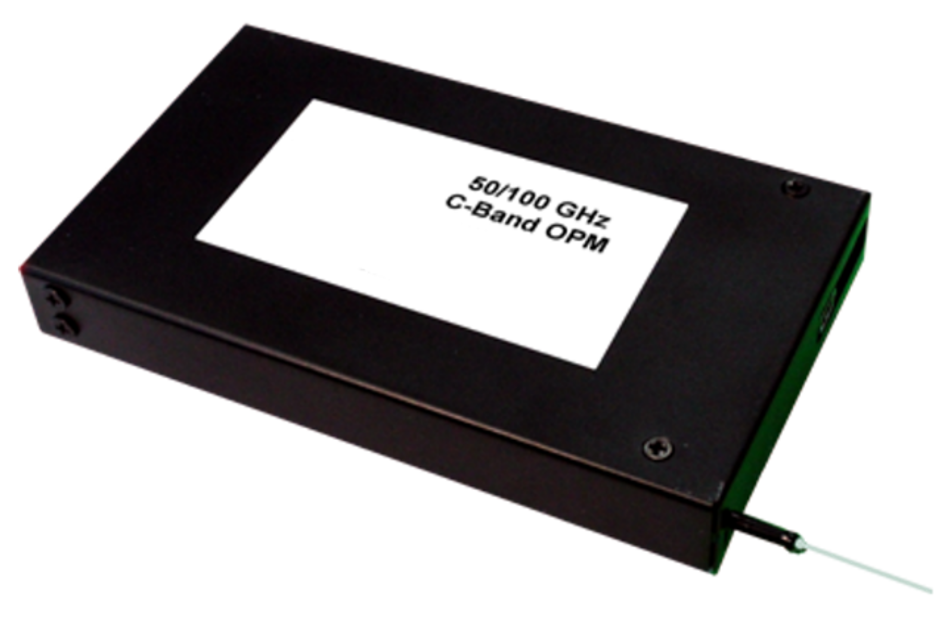

Модуль мониторинга оптических каналов и параметров OCM-OPM		Модульный анализатор спектра с функцией измерения SMSR OSA-SMSR
Прибор для оценки качества сигналов на оптическом уровне в высокоплотных сетях. Ключевые особенности: Спектральный диапазон: 1527-1568 нм (C-диапазон). Измерение мощности, длины волны и OSNR для каждого канала. Настраиваемый шаг каналов: 50 или 100 ГГц. Высокая точность измерения OSNR. Компактный корпус, оптимизированный для интеграции в системы ROADM и DWDM.		Усовершенствованное решение со специализированной функцией измерения коэффициента подавления побочных мод. Ключевые особенности: Спектральный диапазон: 1250-1650 нм (поддержка O, E, S, C, L, U-диапазонов). Специализированный алгоритм расчета SMSR, длин волн основной и побочных мод. Диапазон измерения SMSR до 50 дБ. Быстрое время отклика: < 1 с.

Области применения

1. Мониторинг оптических сетей: контроль параметров каналов в DWDM и ROADM системах, балансировка мощности и выравнивание усиления.
2. Характеризация лазерных источников: измерение SMSR DFB-лазеров и оптических передатчиков, контроль спектральной чистоты.
3. Портативные анализаторы спектра: создание мобильных измерительных комплексов для полевого и лабораторного тестирования.
4. Научные исследования: спектроскопия, контроль лазерных источников на 1064 нм, тестирование волоконно-оптических компонентов.
5. OEM-интеграция: встраивание в состав телекоммуникационного оборудования и тестовых систем в качестве модулей обратной связи.

Наши технические специалисты готовы предоставить любую дополнительную информацию, помочь с подбором оптимальной конфигурации и интегрировать модули в ваши задачи. Чтобы получить консультацию или оформить заказ, пожалуйста, свяжитесь с нами.
