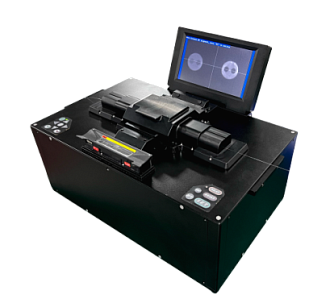

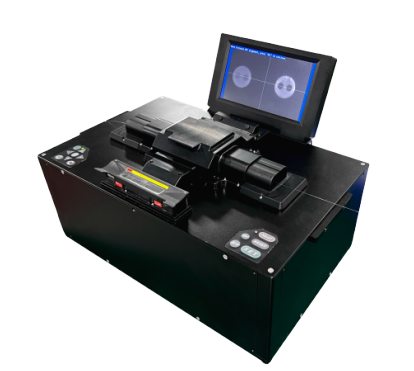

XQ7260-C - сварочный аппарат с End-View для специальных оптических волокон
XQ7260-C - сварочный аппарат с End-View для специальных оптических волокон.
- SM, MM и PM волокна.
- Диаметр оболочки до 1200 мкм.
- Диаметр покрытия до 400 мкм для SM, MM и до 200 мкм для PM волокон.
- Время сварки от 15 до 40 сек.
Производитель: OSCOM
XQ7260-C - это серия сварочных аппаратов для сварки специальных оптических волокон, включая ОВ с сохранением поляризации различных типов (PM), кварцевое волокно, а также волокно большого диаметра. Нагрев осуществляется двумя электродами. Для выравнивания PM волокон используется система End-View с высокоточными позиционерами, обеспечивающая более тщательный контроль качества скола и осевой юстировки волокна с сохранением поляризации. Доступно использование держателей оптических волокон различных размеров для сварки волокон с разным диаметром сердцевины. Устройство позволяет производить сварку как в ручном, так и в автоматическом режиме.
Ключевые особенности:
- Низкие потери при сварке.
- Высокое качество сварного соединения.
- Сенсорные экран с интеллектуальным программным обеспечением.
- Встроенная система визуализации торцов волокна.
| Параметр | Значения | Единица измерения |
|---|---|---|
| Тип волокна | SM/MM/PM | - |
| Перемещение левого/правого держателя | 0 - 3 | мм |
| Допустимый диаметр покрытия |
<1200 (или по запросу) |
мкм |
|
Допустимый диаметр оболочки SM/MM волокна |
<400 (или по запросу) |
мкм |
| Допустимый диаметр оболочки PM волокна |
≤200 (или по запросу) |
мкм |
|
Потери при сварке (SM, MM волокно) |
≤0,03 |
дБ |
| Потери при сварке (PM волокно) |
≤0,05 |
дБ |
|
Длина нагреваемого участка |
≤60 |
мм |
| Температура нагрева |
≤250 |
°C |
| Режим сварки | Ручной/автоматический | - |
| Дисплей | 7,0-дюймовый цветной ЖК-дисплей с высоким разрешением | - |
|
Увеличение изображения волокна на ЖК-дисплее |
7,45 | раз |
| Поле зрения ПЗС-матрицы | 644×483 (или по запросу) | - |
| Способ выравнивания ОВ | Выравнивание по оболочке | - |
| Визуализация PM волокна | Изображения торцов слева/справа | - |
| Выравнивание оси PM волокна |
0 / 45 / 90 |
° |
| Коэффициент экстинкции | -30 | дБ |
|
Процедуры сварки |
До 100 редактируемых параметров | - |
|
Рабочая температура |
0 - 40 |
°C |
|
Влажность |
5 - 95 |
% |
|
Время сварки (тип.) |
15 - 40 |
с |
|
Источник питания |
Внешний адаптер питания 12 В |
- |
| Габариты | 390x250x290 | мм |
|
Вес |
12,7 |
кг |
- Сварка PM волокон, кварцевых волокон и волокон большого диаметра.
