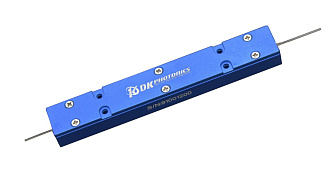

CPS(PMCPS)-2000 - устройство вывода излучения из оболочки волокна
- Длина волны 2000 нм.
- Максимальная мощность до 100 Вт.
- Разные типы волокна с двойной оболочкой: SM,PM.
Производитель: DK PHOTONICS
| Параметр | Значение | Единица измерения |
|---|---|---|
| Центральная длина волны | 2000 | нм |
|
Рабочая длина волны накачки
|
800-1000 | нм |
|
Затухание в оболочке (мин.)
|
18-20 | дБ |
|
Станд.вносимые потери (25℃)
|
0,05 | дБ |
|
Макс.вносимые потери (25℃)
|
0,2 | дБ |
|
Коэффициент затухания поляризации (PER)
|
18 (PM волокно) | дБ |
|
Мощность
|
10, 20, 30.. | Вт |
|
Тип волокна
|
волокно с двойной оболочкой | |
|
Длина пигтейла
|
0,8 или под заказ | м |
|
Рабочая температура
|
от 0 до + 50 | °C |
|
Температура хранения
|
от - 20 до + 75 | °C |
|
Размеры
|
||
|
мощность <20 Вт
|
65 х 12 х 7 | мм |
|
мощность <40 Вт
|
80 х 12 х 8 | мм |
|
мощность <70 Вт
|
100 х 15 х 10 | мм |
|
мощность <1500 Вт
|
120 х 30 х 20 | мм |
|
мощность <800 Вт
|
120 х 42 х 30 (водяное охлаждение) | мм |
Основные конфигурации:
| Рабочая длина волны (нм) | Волокно ввод/вывод | Вносимые потери сигнала |
Мин.эффективность рассеивания |
Макс.мощность |
|---|---|---|---|---|
| 2 мкм волоконные лазеры | ||||
| 1950~2050 | 10/130мкм,NA0.15/0.46 | ≤0.2дБ | 20дБ | 20Вт |
| 1950~2050 | 25/250мкм,NA0.09/0.46 | ≤0.2дБ | 20дБ | 100Вт |
| 1950~2050 | 25/400мкм,NA0.09/0.46 | ≤0.2дБ | 20дБ | 100Вт |
| 1950~2050 | PM10/130мкм,NA0.15/0.46 | ≤0.2дБ/ER>18дБ | 20дБ | 20Вт |
| 1950~2050 | PM25/250мкм,NA0.09/0.46 | ≤0.2дБ/ER>18дБ | 20дБ | 50Вт |
- Волоконные усилители и лазерные системы
- Передача высокомощного излучения без оболочечной моды
- Усиленное спонтанное излучение (ASE)
- Приборостроение, биомедицина, телекоммуникации, метрология
