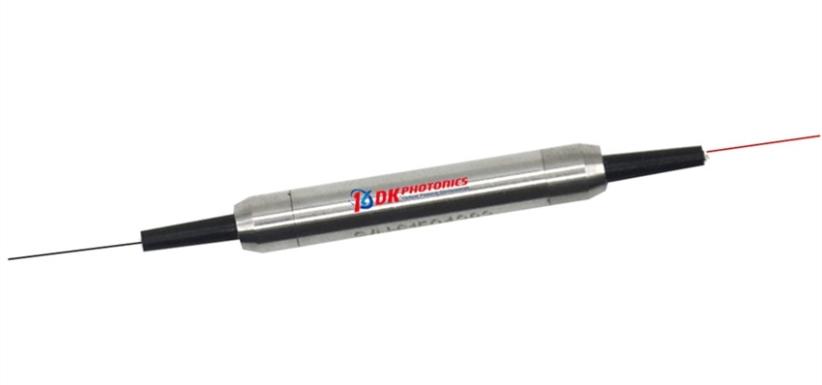

ILP-13 - волоконно-оптические поляризаторы
Волоконно-оптический деполяризатор ILP-1310 — это серия пассивных оптических устройств, предназначенная для фильтрации и выделения света с строго определенным состоянием линейной поляризации из входного оптического сигнала с произвольной или смешанной поляризацией.
- Длина волны 1310 ± 40 нм.
- Коэффициент экстинкции 30 дБ.
- Макс. вносимые потери 0,5 дБ.
- Размеры корпуса Ø5,5 х 35 мм.
Производитель: DK PHOTONICS
Волоконно-оптический поляризатор ILP-13 — это пассивное устройство, предназначенное для фильтрации и выделения света с строго определенным состоянием линейной поляризации из входного оптического сигнала с произвольной или смешанной поляризацией. Устройство эффективно подавляет нежелательную ортогональную поляризационную моду, пропуская только одну. Принцип действия элемента основан на использовании высокоселективного поляризационного элемента, интегрированного в волоконный тракт, который обеспечивает высокое отношение экстинкции (подавления) между главной и подавляемой осями поляризации.
Особенности:
- Высокое отношение экстинкции.
- Низкие вносимые потери для главной оси.
- Большая мощность повреждения.
- Высокая стабильность.
| Параметр | Значение | Единица измерения |
|---|---|---|
| Центральная длина волны | 1310 ± 40 | нм |
|
Станд. вносимые потери (23℃)
|
0,3 | дБ |
|
Макс. вносимые потери (23℃)
|
0,5 | дБ |
|
Станд. коэффициент экстинкции
|
30 | дБ |
|
Мин. коэффициент экстинкции
|
28 | дБ |
|
Мин. обратные потери
|
50 | дБ |
|
Тип волокна (вход/выход)
|
||
|
Опция 1
|
PM1300 → PM1300 | |
|
Опция 2
|
SMF-28e → PM1300 |
|
|
Опция 3
|
SMF-28e → SMF-28e |
|
|
Макс. коммутируемая мощность
|
0.5, 1, 3, 5, 10 | Вт |
|
Макс. растягивающая нагрузка
|
5 | Н |
|
Рабочая температура
|
от -5 до + 70 | °C |
|
Температура хранения
|
от - 40 до + 85 | °C |
|
Размеры корпуса
|
Ø5,5 х 35 | мм |
- Волоконные усилители.
- Волоконные лазеры.
- Волоконные датчики.
- Контроль и измерение.
- Системы передачи данных.
ILP-13 - волоконно-оптический поляризатор 123.48(Kб)
| Длина волны | Коммутируемая мощность | Тип волокна | Диаметр пигтейлов | Длина волокна | Коннекторы |
|---|---|---|---|---|---|
|
13: 1310 нм XX: другая |
L:<0.5 Вт 1:1 Вт 3:3 Вт 5:5 Вт |
1: PM -PM 2: SM- PM 3: SM-SM |
25: 250 мкм (оголенное волокно) 90: 900 мкм (свободный буфер) XXX: другой |
08: 0,8 м 10: 1,0 м XX: другая |
00: без коннекторов FP: FC/PC FA: FC/APC XX: другие |
| Модель | Описание | |
|---|---|---|
| ILP-13-X-X-XX |
Волоконно-оптический поляризатор. Требуется указать параметры.
|
