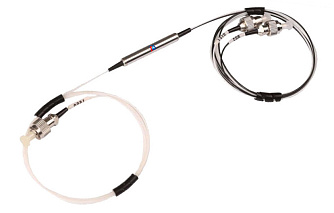

WDIH-980/1550 - WDM со встроенным волоконным изолятором

  • Длина волны 1528~1564 нм (C диапазон), 1570~1605 нм (L диапазон).
  • Длина волны накачки 965~1000 нм.
  • Вносимые потери <1,3 дБ.
  • Изоляция >31 дБ (одноступенчатый изолятор), >45 дБ (двухступенчатый изолятор).
Производитель:  DK PHOTONICS


Параметр Значение Ед. измерения
Одноступенчатый изолятор  Двухступенчатый изолятор
Рабочая длина волны
     C диапазон
1528~1564 нм
     L диапазон
1570~1605 нм
Диапазон длин волн канала накачки
965~1000 нм
Изоляция (@23℃, SOP )
>31 >45 дБ
Изоляция длины волны (1-3@λ сигнала)
>12 дБ
Изоляция длины волны
(1-2 или 2-1@λ сигнала)
>30 дБ
Вносимые потери
     Канал накачки
0,6 дБ
     Канал сигнала
1,2 1,3 дБ
Температурные потери
0,25 0,3 дБ
Потери длины волны
0,4 0,5 дБ
Обратные потери
>55 дБ
Направленность
>55 дБ
Поляризационные потери, PDL
<0,1 <0,2 дБ
Поляризационная дисперсия (PMD, пс)
(Низкая PMD (опция))
≤0,25 (0,05) ≤0,05 дБ
Мощность
0.3, 0.7, 1, 2,3 Вт
Рабочая температура
от 0 до +70 °С
Температура хранения
от -40 до +85 °С
Тип волокна
Corning Flexcore 1060 для общего порта и порта накачки
Corning SMF-28 для сигнального порта
Размер корпуса
 Ø5,5×38 мм

  • Волоконно-оптические усилители
  • CATV
  • WDM системы
  • Волоконные лазеры


Формирование партномера (артикула) для заказа
WDIH-A-B-C-D-E-F
A: Длина волны
B: Изолятор
C: Конфигурация
D: Тип пигтейла
E: Длина пигтейла
F: Тип коннектора
Список моделей
Модель Тип коннектора Длина волны Тип пигтейла Длина пигтейла Конфигурация Изолятор
WDIH-59-U-F-25-15-00 Без коннектора1550/980 нм250 мкм без защитного покрытия1,5 мПрямая накачкаДвухступенчатый
WDIH-59-S-F-25-10-00 Без коннектора1550/980 нм250 мкм без защитного покрытия1 мПрямая накачкаОдноступенчатый
WDIH-59-U-F-25-10-00 Без коннектора1550/980 нм250 мкм без защитного покрытия1 мПрямая накачкаДвухступенчатый
WDIH-59-U-B-25-10-00 Без коннектора1550/980 нм250 мкм без защитного покрытия1 мОбратная накачкаДвухступенчатый
WDIH-59-S-F-90-10-00 Без коннектора1550/980 нм900 мкм в защитной трубке1 мПрямая накачкаОдноступенчатый
