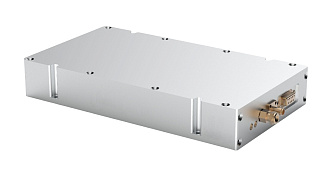

SPL-EFS - эрбиевые одночастотные волоконные DFB лазеры, 1525-1610 нм
- Рабочие длины волн 1542, 1550.12, 1560.48, 1590 нм.
- Выходная мощность ≥ 10 мВт.
- Ширина спектральной линии ≤ 2 кГц.
- Высокая стабильность и эффективность.
- Дополнительные опции AOM, EOM-RF и др.
SPL-EFS – серия одночастотных полностью волоконных эрбиевых лазеров, основанная на технологии распределенной обратной связи. Лазеры отличаются высокой стабильностью и эффективностью благодаря использованию уникальной технологии подавления побочных частот. Для защиты от вибраций и изменений температуры окружающей среды используется специальная конструкция, тем самым эффективно улучшая долговременную стабильность частоты и уменьшая ширину спектральной линии. Также режим работы лазера никогда не будет скачкообразным. В настоящее время средняя выходная мощность достигает значений более 10 мВт. Выходная длина волны лазера является перестраиваемой, а ширина спектральной линии всегда меньше 2 кГц. Серия лазеров SPL-EFS идеально подходит для использования в различных областях применения: физика холодных атомов, мощные лазерные системы, датчики и лидары.
Особенности:- Высокая ударопрочность и стабильность при высоких и низких температурах.
- Узкая ширина спектральной линии.
- Отсутствие скачкообразности режима работы.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Длина волны, рабочий диапазон |
1525 - 1580 |
1580 - 1610 | нм |
| Стандартные длины волн | 1542, 1550.12, 1560.48, 1590 | нм | |
| Выходная мощность | ≥ 10 | мВт | |
| Ширина спектральной линии1 | ≤ 1 (опц.)2 | ≤ 2 | кГц |
| Фазовый шум3 |
2,0 @ 100 Гц 0,8 @ 1 кГц 0,4 @ 10 кГц |
мкрад/√Гц | |
| Шум частоты3 |
65 @ 100 Гц 26 @ 1 кГц 13 @ 10 кГц |
Гц/√Гц | |
| Перестройка длины волны (температурная) | ≥ 1 | нм | |
| Диапазон быстрой перестройки частоты (PZT) | ≥ 3 | ГГц | |
| Полоса пропускания быстрой перестройки частоты (PZT) | ≥ 5 | кГц | |
| Выходное волокно | Одномодовое, сохраняющее поляризацию |
|
|
| Поляризация (PER) | ≥ 23 | дБ | |
| Стабильность мощности (RMS, 3ч) | ≤ 0,75 | % | |
| Качество пучка | TEM00, M² ≤ 1,05 |
|
|
| Пик уровня шума (интенсивность) | ≤ -110 | дБн/Гц | |
| Шум интенсивности (10 МГц) | ≤ -140 | дБн/Гц | |
| Шум интенсивности (10 Гц - 10 МГц, интегрир.) | ≤ 0,1 | % | |
| Частота пика релаксационных колебаний4 | 0,8 - 3 | МГц | |
| Выходной коннектор | FC/APC |
|
|
| Размеры | 210 × 118 × 33 | мм | |
| Вес | ≤ 1,1 | кг | |
| Рабочая температура | 10 … 60 | °C | |
| Энергопотребление | ≤ 15 | Вт | |
| Питание | 12 В DC / 1 А |
|
|
- Измеряется методом гетеродинного биения с использованием волоконной линии задержки.
- Опция сверхузкой линии (≤ 1 кГц) доступна для диапазона 1525 – 1610 нм.
- Измерения проводятся для расстояния 1 м по волокну.
- Возможна опция "без пика релаксационных колебаний".
Опции:
- AOM: Установка акустооптического модулятора и VCO-драйвера между лазером и усилителем обеспечивает полосу перестройки 500 кГц и диапазон ≥ ±5 МГц.
- EOM-RF: Установка электрооптического модулятора для модуляции боковых полос.
- Опция низкого шума интенсивности: ≤ -130 дБн/Гц в диапазоне 10 кГц - 10 МГц.
- Опция сверхнизкого шума интенсивности: ≤ -140 дБн/Гц в диапазоне 10 кГц - 10 МГц.
- Физика холодных атомов.
- Высокоточные измерения.
- Объединение спектров пучков.
- Когерентная связь.
