SPL-YFS - иттербиевые одночастотные волоконные DFB лазеры, 1010-1162 нм
- Рабочие длины волн 1018, 1064, 1112 нм.
- Выходная мощность до 50 мВт.
- Ширина спектральной линии ≤ 3 кГц.
- Высокая стабильность и эффективность.
- Дополнительные опции AOM и EOM-RF.
SPL-YFS - серия одночастотных полностью волоконных иттербиевых лазеров, основанная на технологии распределенной обратной связи. Лазеры отличаются высокой стабильностью и эффективностью благодаря использованию уникальной технологии подавления побочных частот. Для защиты от вибраций и изменений температуры окружающей среды используется специальная конструкция, тем самым эффективно улучшая долговременную стабильность частоты и уменьшая ширину спектральной линии. Также режим работы лазера никогда не будет скачкообразным. В настоящее время средняя выходная мощность достигает значений более 50 мВт. Выходная длина волны лазера является перестраиваемой, а ширина спектральной линии всегда меньше 10 кГц. Лазер также имеет хорошую стабильность мощности (RMS ≤ 0,5% @ 3 ч) и отличное качество пучка (M2 ≤ 1,05). Серия лазеров SPL-YFS идеально подходит для использования в различных областях применения: физика холодных атомов, мощные лазерные системы, датчики и лидары.
Особенности:- Высокая ударопрочность и стабильность при высоких и низких температурах.
- Узкая ширина спектральной линии.
- Отсутствие скачкообразности режима работы.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Длина волны, рабочий диапазон | 1010 - 1162 | нм | |
| Стандартные длины волн | 1018, 1064, 1112 | нм | |
| Выходная мощность | ≥ 10 | ≈ 50 | мВт |
| Ширина спектральной линии1 | ≤ 3 (опц.)2 | ≤ 10 | кГц |
| Перестройка длины волны (температурная) | ≥ 0,7 | нм | |
| Диапазон быстрой перестройки частоты (PZT) | ≥ 3 | ГГц | |
| Полоса пропускания быстрой перестройки частоты (PZT) | ≥ 5 | кГц | |
| Выходное волокно | Одномодовое, сохраняющее поляризацию |
|
|
| Поляризация (PER) | ≥ 23 | дБ | |
| Стабильность мощности (RMS, 3ч) | ≤ 0,5 | % | |
| Качество пучка | TEM00, M² ≤ 1,05 |
|
|
| Пик уровня шума (интенсивность) | ≤ -130 | дБн/Гц | |
| Шум интенсивности (10 МГц) | ≤ -140 | дБн/Гц | |
| Шум интенсивности (10 Гц - 10 МГц, интегрир.) | ≤ 0,03 | % | |
| Частота пика релаксационных колебаний3 | 1 - 3 | МГц | |
| Выходной коннектор | FC/APC |
|
|

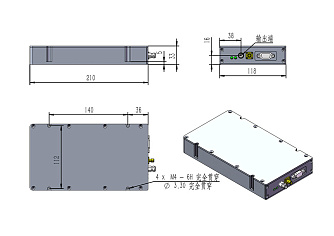

| Размеры | 210 × 118 × 33 | мм | |
| Вес | ≤ 1,1 | кг | |
| Рабочая температура | 10 … 60 | °C | |
| Энергопотребление | ≤ 15 | Вт | |
| Питание | 12 В DC / 1 А |
|
|
- Измеряется методом гетеродинного биения с использованием волоконной линии задержки.
- Возможность выбора узкой полосы пропускания, доступна для диапазона 1016 – 1156 нм.
- Доступна опция "без пика релаксационных колебаний" с уровнем шума ≤ -140 дБн/Гц.
Опции:
- AOM: Установка акустооптического модулятора и VCO-драйвера между лазером и усилителем обеспечивает полосу перестройки 500 кГц и диапазон ≥ ±5 МГц.
- EOM-RF: Установка электрооптического модулятора для модуляции боковых полос.
- Физика холодных атомов.
- Высокоточные измерения.
- Объединение спектров пучков.
- Когерентная связь.
