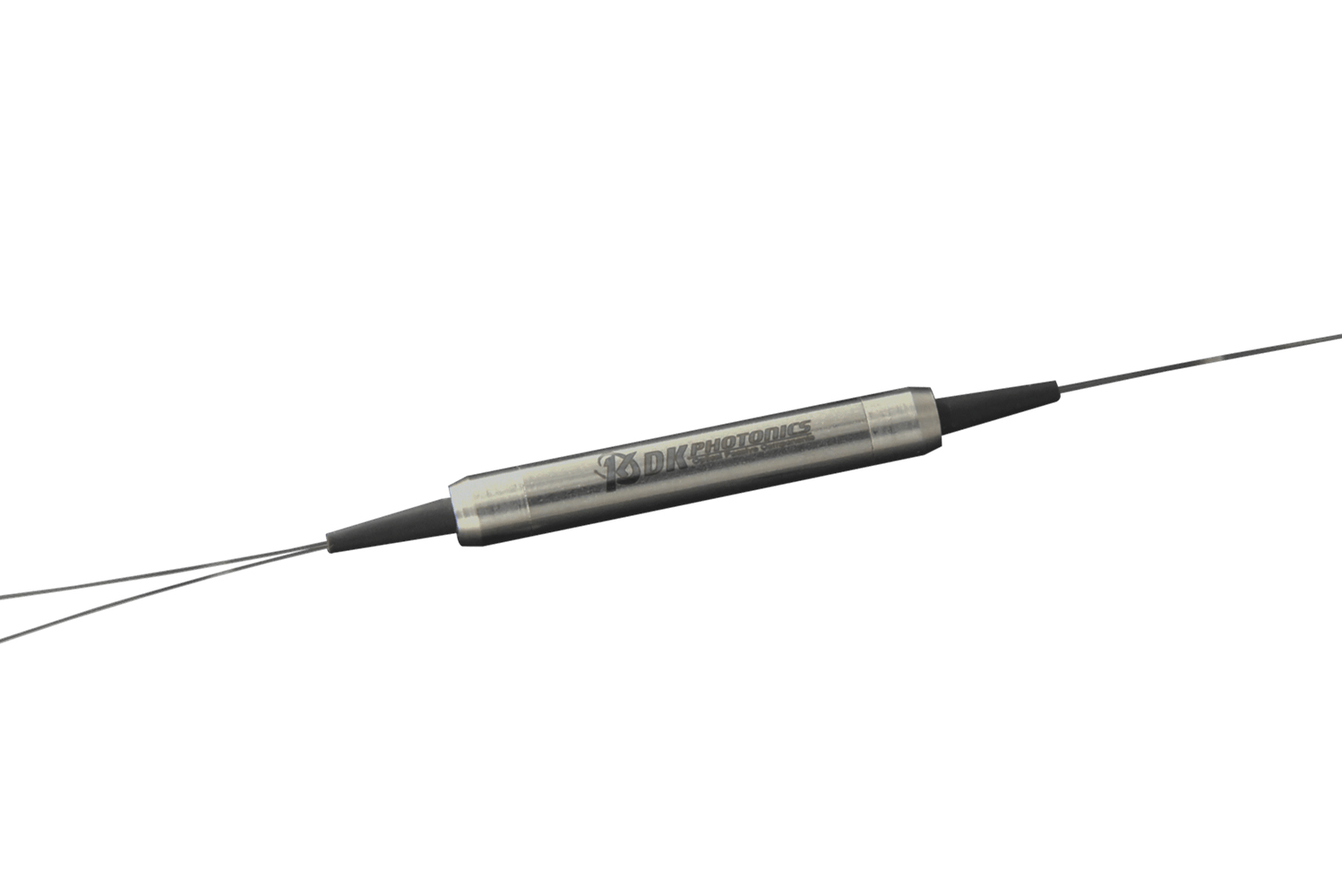

SMFC-78 - микро-оптические разветвители 1х2 (2х2) 780 нм
SMFC-78 - серия одномодовых оптических разветвителей на базе технологии микро-оптических фильтров.
- Длина волны 780 / 850 нм.
- Конфигурация 1х2, 2х2.
- Коэффициенты деления от 1/99 до 50/50.
- Избыточные потери <0,7 дБ.
- Оптическая мощность до 20 Вт.
Производитель: DK PHOTONICS
Одномодовые оптические разветвители серии SMFC-78 созданы на основе передовой технологии микрооптических фильтров. Они обладают низкими потерями, компактными размерами и широким рабочим диапазоном. Конфигурация может быть выбрана в соответствии с требованиями заказчика.
Эти компоненты широко используются при работе с оптическим волокном, не поддерживающим FBT (Fused Biconical Tapering) технологию. Применяются в оптических сенсорах, когерентном детектировании и в волоконно-оптических инструментах.
Особенности:
- Низкие вносимые потери.
- Компактный корпус.
- Широкий рабочий диапазон длин волн.
- Высокая стабильность и надежность.
| Параметр |
Значение |
Ед. измерения | |
|---|---|---|---|
| Конфигурация | 1х2 | 2х2 | - |
| Центральная длина волны | 780, 850 | нм | |
| Рабочий диапазон длин волн |
±50, ±100 |
нм | |
| Коэффициент деления | 1 - 50 | % | |
| Макс. избыточные потери | 0,7 | 1,0 | дБ |
| Мин. обратные потери | 50 | дБ | |
| Макс. допустимая мощность |
0,5, 1, 2, 5, 10, 20 |
Вт | |
| Тип волокна |
780-HP |
- | |
| Рабочий диапазон длин волн | -5 ~ +70 |
°С |
|
| Температура хранения |
-40 ~ +85 |
°С |
|
| Габариты |
Ø5.5 x 35 |
мм | |
- Приведенные характеристики соответствуют разветвителю без коннекторов.
- Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт. По умолчанию ключ коннектора выставлен по медленной оси.
- Для высокомощных приложений (более 10 Вт) требуется использовать комплект теплоотводов.
- Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
- Волоконно-оптические инструменты.
- Волоконные датчики.
- Когерентное обнаружение.
- Исследования и разработки.
Артикул: SMFC-X02-XX-XX-XX-XX-XX-XX
| Порт | Центральная длина волны | Максимальная оптическая мощность | Коэффициент деления | Диаметр пигтейлов | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|
|
102: 1х2 202: 2х2 |
78: 780 нм 85: 850 нм |
L: < 0,5 Вт 1: 1 Вт 2: 2 Вт 10: 10 Вт |
50: 50/50 40: 40/60 30: 30/70 20: 20/80 10: 10/90 01: 1/99 ХХ: другой |
25: 250 мкм оголенное волокно 90: 900 мкм свободная трубка ХХ: другой |
08: 0,8 м 10: 1м ХХ: другая |
00: без коннектора FP: FC/PC FA: FC/APC ХХ: другой |
