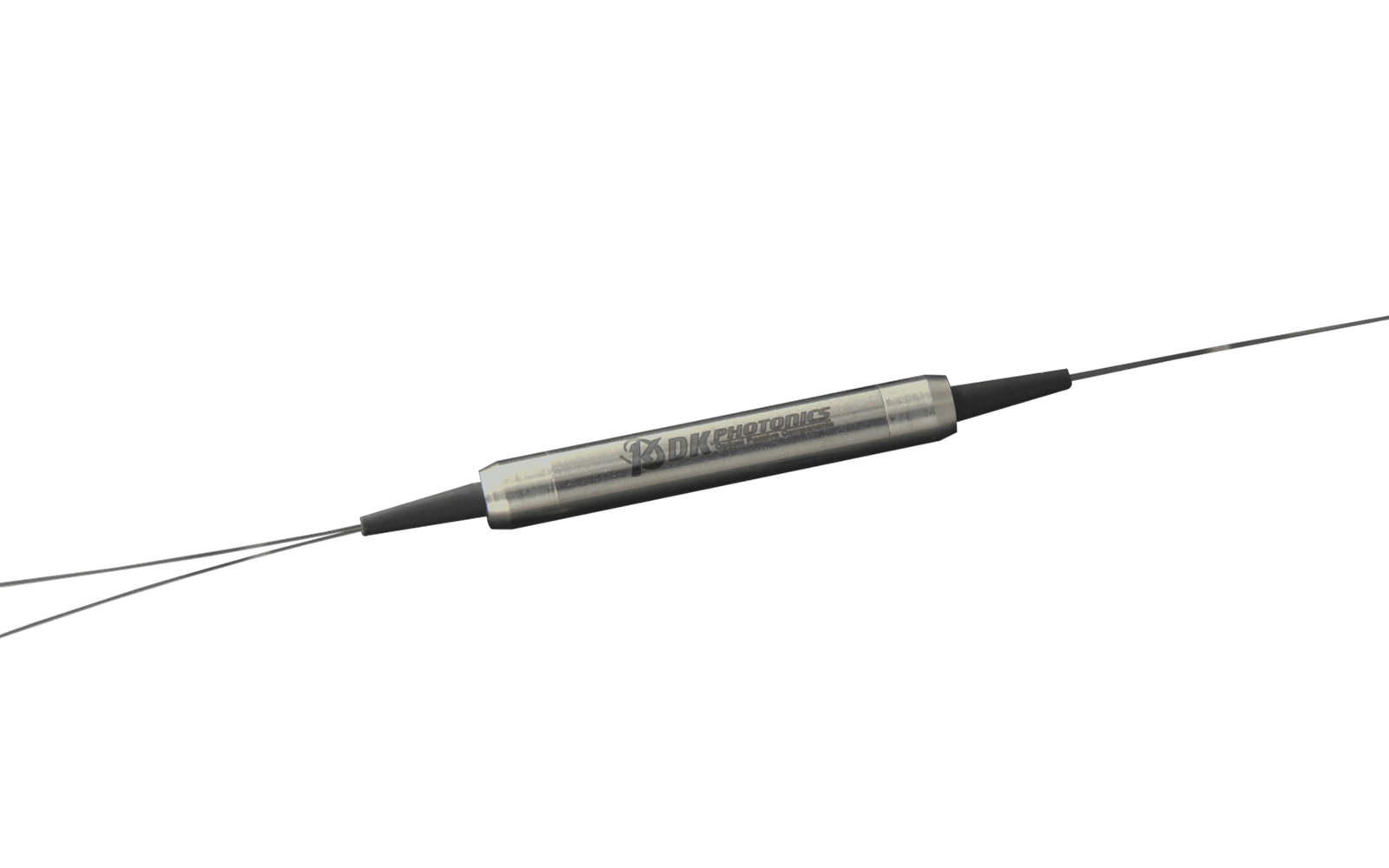

SMFC-98 - микро-оптические разветвители 1х2 (2х2) 980 нм

SMFC-98 - серия одномодовых оптических разветвителей на базе технологии микро-оптических фильтров.

Длина волны 980 / 1030 / 1064 нм.
Конфигурация 1х2, 2х2.
Коэффициенты деления от 1/99 до 50/50.
Избыточные потери <0,7 дБ.
Оптическая мощность до 20 Вт.

Производитель: DK PHOTONICS

Узнать цену

Задать вопрос

Одномодовые оптические разветвители серии SMFC-98 созданы на основе передовой технологии микрооптических фильтров. Они обладают низкими потерями, компактными размерами и широким рабочим диапазоном. Конфигурация может быть выбрана в соответствии с требованиями заказчика.

Эти компоненты широко используются при работе с оптическим волокном, не поддерживающим FBT (Fused Biconical Tapering) технологию. Применяются в оптических сенсорах, когерентном детектировании и в волоконно-оптических инструментах.

Особенности:

Низкие вносимые потери.
Компактный корпус.
Широкий рабочий диапазон длин волн.
Высокая стабильность и надежность.

Параметр	Значение		Ед. измерения
Конфигурация	1х2	2х2	-
Центральная длина волны	980, 1030, 1064		нм
Рабочий диапазон длин волн	±50, ±100		нм
Коэффициент деления	1 - 50		%
Макс. избыточные потери	0,7	1,0	дБ
Мин. обратные потери	50		дБ
Макс. допустимая мощность	0,5, 1, 2, 5, 10, 20		Вт
Тип волокна	1060-XP, LMA 10/125DC		-
Рабочий диапазон длин волн	-5 ~ +70		°С
Температура хранения	-40 ~ +85		°С
Габариты	Ø5.5 x 35		мм

Приведенные характеристики соответствуют разветвителю без коннекторов.
Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт. По умолчанию ключ коннектора выставлен по медленной оси.
Для высокомощных приложений (более 10 Вт) требуется использовать комплект теплоотводов.
Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.

Волоконно-оптические инструменты.
Волоконные датчики.
Когерентное обнаружение.
Исследования и разработки.

SMFC-98 - микро-оптические разветвители 1х2 (2х2) 980 нм 774.46(Kб)

Артикул: SMFC-X02-XX-XX-XX-XX-XX-XX

Порт	Центральная длина волны	Максимальная оптическая мощность	Коэффициент деления	Диаметр пигтейлов	Длина волокна	Тип коннектора
102: 1х2 202: 2х2	98: 980 нм 30: 1030 нм 64: 1064 нм	L: < 0,5 Вт 1: 1 Вт 2: 2 Вт 10: 10 Вт	50: 50/50 40: 40/60 30: 30/70 20: 20/80 10: 10/90 01: 1/99 ХХ: другой	25: 250 мкм оголенное волокно 90: 900 мкм свободная трубка ХХ: другой	08: 0,8 м 10: 1м ХХ: другая	00: без коннектора FP: FC/PC FA: FC/APC ХХ: другой

Модель	Описание
SMFC-102-98-L-50-90-10-FA	Оптический разветвитель, SM, 980 нм, до 500 мВт, 50/50%, 900 мкм, 1 м, FC/APC.
SMFC-202-30-1-50-90-10-FA	Оптический разветвитель, SM, 1030 нм, до 1 Вт, 50/50%, 900 мкм, 1 м, FC/APC.
SMFC-102-64-2-50-90-10-FA	Оптический разветвитель, SM, 1064 нм, до 2 Вт, 50/50%, 900 мкм, 1 м, FC/APC.
SMFC-X02-XX-XX-XX-XX-XX-XX	Оптический разветвитель. Требуется указать параметры.
