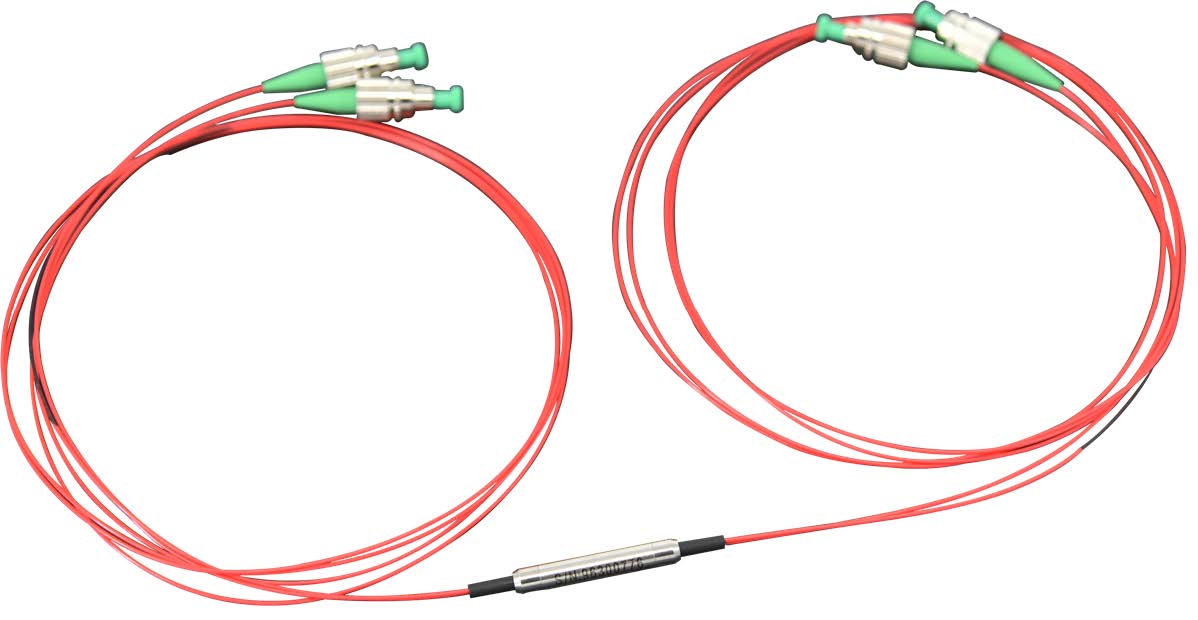

PMFC-1150 - PM фильтр-разветвители 1х2 (2х2) 1150 нм
PMFC-1150 – cерия фильтров-разветвителей, сохраняющих поляризацию при разделении оптического сигнала.
- PM фильтр-разветвитель с длиной волны 1150 +/- 20 нм.
- Конфигурация 1х2 или 2х2.
- PM или SM волокно на Tap порте.
- Оптическая мощность до 10 Вт.
- Коэффициент экстинкции > 20 дБ.
- Обе оси рабочие.
Производитель: DK PHOTONICS
Компактные фильтр-разветвители PMFC-1150, не блокирующие поляризацию по каждой из осей, обеспечивают низкие избыточные вносимые потери, низкое обратное отражение и высокий коэффициент экстинкции, а прочный корпус из нержавеющей стали гарантирует долговременную надёжность.
Устройство может быть использовано для деления линейно поляризованного света на два пучка без искажения состояния поляризации (SOP), применяться для мониторинга сигнала в оптической сети, в волоконно-оптических инструментах, волоконных датчиках и различных исследовательских работах. Также возможно изготовление разветвителей по индивидуальному заказу.
Особенности:- Низкие потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Высокая стабильность и надёжность.
| Параметр | 1х2 | 2х2 | Ед. измерения |
|---|---|---|---|
| Центральная длина волны |
1150 |
нм | |
| Рабочий диапазон длин волн | +/- 20 | нм | |
| Tap деление | 1+/-0,5; 5+/-1, 10+/-2, 50 | % | |
| Избыточные потери (макс.) | 0,8 | 1,2 | дБ |
| Равномерность (50/50) | 0,5 | 0,8 | дБ |
| Коэффициент экстинкции (мин., тип B) | 20 | 18 | дБ |
| Обратные потери |
≥ 50 |
дБ | |
| Оптическая мощность |
0.5, 1, 2, 5, 10 |
Вт | |
| Тип волокна | 1060-XP или PM980-XP Panda для Tap порта; PM980-XP Panda на входном/выходном порте | - | |
|
Рабочая температура |
-5 ~ +70 | °С | |
| Температура хранения | -40 ~ +85 | °С | |
| Габариты |
Ø5.5 x L35 |
мм | |
- Приведенные характеристики соответствуют разветвителю без коннекторов и измерены при комнатной температуре.
- Коэффициент экстинкции (ER) в таблице соответствует коэффициенту деления более 5%. Если коэффициент деления менее 5%, то ER будет на 2 дБ ниже. Менее 1% - ER не учитывается.
- Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт. По умолчанию ключ коннектора выставлен по медленной оси.
- Для высокомощных приложений (более 10 Вт) требуется использовать комплект теплоотводов.
- Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
- Волоконно-оптические инструменты.
- Волоконные датчики.
- Когерентное обнаружение.
- Исследовательские работы.
| Порт | Центральная длина волны | Оптическая мощность | Выравнивание осей | Коэффициент деления | Тип волокна для Tap порта | Тип покрытия | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|---|---|
|
102: 1х2 202: 2х2 |
1150: 1150 нм ХХ: другое |
L: < 0,5 Вт 1: 1 Вт 2: 2 Вт |
B: обе оси рабочие |
50: 50/50 40: 40/60 30: 30/70 20: 20/80 10: 10/90 01: 1/99 ХХ: другое |
0: SM волокно 1: PM Panda волокно ХХ: другое |
25: 250 мкм оголенное волокно 90: 900 мкм свободная трубка ХХ: другое |
08: 0,8 м 10: 1,0 м ХХ: другое |
00: без коннектора FP: FC/PC FA: FC/APC SP: SC/PC LA: LC/APC ХХ: другое |
