DWDM-10-32 - тридцатидвухканальные мультиплексоры/демультиплексоры

  • Разнесение каналов 100 ГГц.
  • Количество каналов 32.
  • Вносимые потери ≤ 5,5 дБ.
  • Тип корпуса ABS.
Производитель:  DK PHOTONICS
Узнать цену


Параметр Значение Единица измерения
мультиплексор    демультиплексор
Длина волны канала ITU 100 ГГц Grid нм
Точность длины волны
± 0,05 нм
Количество каналов
32
Разнесение каналов
100 (0,8 нм) ГГц
Полоса пропускания канала
(@-0,5 дБ полосы пропускания)
≥ 0,22 дБ
Вносимые потери
≤ 5,5 дБ
Однородность канала
≤ 2 дБ
Пульсация канала
≤ 0,3 дБ
Изоляция смежных каналов (add/drop)
- >30 дБ
Изоляция несмежных каналов (add/drop)
- >40 дБ
Вносимые потери чувствительные к температуре
≤ 0,005 дБ/°C
Изменение длины волны от температуры
≤ 0,002 нм/°C
Поляризационные потери
≤ 0,15 дБ
Поляризационная дисперсия
≤ 0,1 пс
Направленность
>50 дБ
Обратные потери
>45 дБ
Макс.мощность
500 мВт
Рабочая температура
от -5 до + 75 °C
Температура хранения
от -40 до + 85 °C

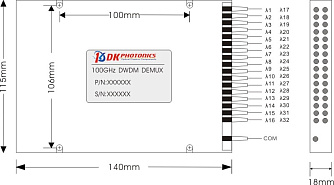

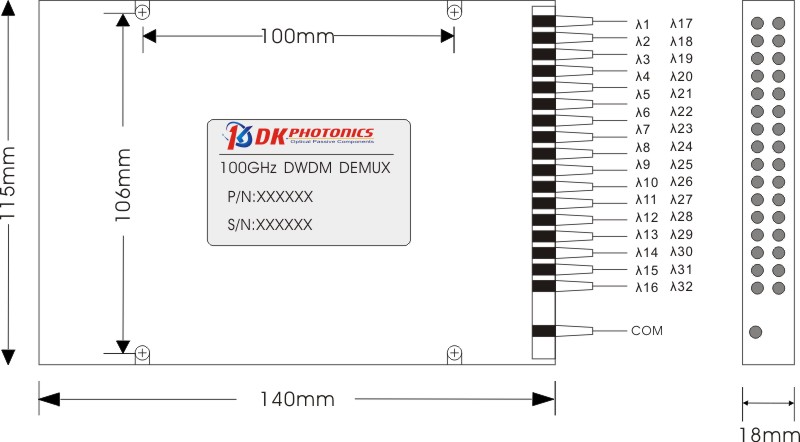

Размеры
140 х 115 х 18
 мм

  • Add/drop каналы
  • DWDM
  • Маршрутизация длины волны
  • Волоконно-оптические усилители
  • CATV системы

148.57(Kб)
Формирование партномера (артикула) для заказа
DWDM-10-A-B-C-D-E-F-G
A: Количество каналов
B: Конфигурация
C: Первый канал
D: Экспресс порт
E: Диаметр пигтейла
F: Длина пигтейла
G: Тип коннектора
Список моделей
Модель Тип коннектора Количество каналов Конфигурация Первый канал Длина пигтейла Диаметр пигтейла Экспресс порт
DWDM-10-32-M-C23-1-90-05-FA FC/APC32 каналаМультиплексор1558,98 нм0,5 м900 мкмда
DWDM-10-32-O-C21-1-90-10-FA FC/APC32 каналаМультиплексор и демультиплексор1560,61 нм1 м900 мкмда
DWDM-10-32-O-C21-0-90-10-FA FC/APC32 каналаМультиплексор и демультиплексор1560,61 нм1 м900 мкмнет
DWDM-10-32-O-C22-0-90-10-FA FC/APC32 каналаМультиплексор и демультиплексор1559,79 нм1 м900 мкмнет
DWDM-10-32-O-C23-0-90-10-FA FC/APC32 каналаМультиплексор и демультиплексор1558,98 нм1 м900 мкмнет
DWDM-10-32-D-C23-0-90-10-FA FC/APC32 каналаДемультиплексор1558,98 нм1 м900 мкмнет
DWDM-10-32-M-C23-0-90-10-FA FC/APC32 каналаМультиплексор1558,98 нм1 м900 мкмнет
DWDM-10-32-D-C21-1-90-10-FA FC/APC32 каналаДемультиплексор1560,61 нм1 м900 мкмда
DWDM-10-32-D-C23-1-90-05-FA FC/APC32 каналаДемультиплексор1558,98 нм0,5 м900 мкмда
DWDM-10-32-O-C23-1-90-10-00 Без коннектора32 каналаМультиплексор и демультиплексор1558,98 нм1 м900 мкмда
DWDM-10-32-O-C23-1-90-10-FA FC/APC32 каналаМультиплексор и демультиплексор1558,98 нм1 м900 мкмда
