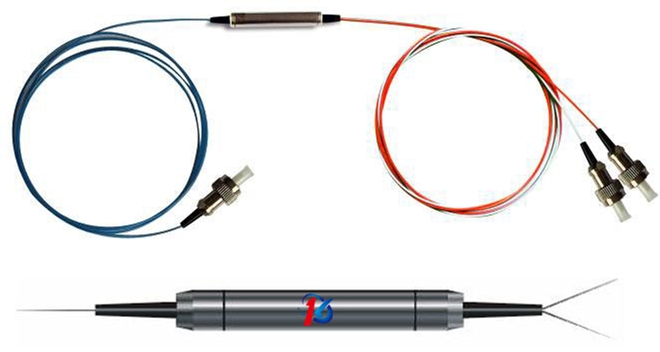

DWDM-1x2-10 - трехпортовые спектральные мультиплексоры
- Разнесение каналов 100 ГГц.
- Конфигурация 1х2.
- Вносимые потери ≤ 0,8 дБ.
- Размер корпуса Ø5,5 х 35 мм.
Производитель: DK PHOTONICS
| Параметр | Значение | Единица измерения | |
|---|---|---|---|
| мультиплексор (add) | демультиплексор (drop) | ||
| Длина волны канала | 1530,33 ~ 1560,61 (21~ 59 ITU grid) | нм | |
|
Точность длины волны
|
± 0,05 | нм | |
|
Мин.разнесение каналов
|
100 | ГГц | |
|
Полоса пропускания канала
(@-0,5 дБ полосы пропускания) |
≥ 0,22 | дБ | |
|
Вносимые потери add/drop канала
|
≤ 0,8 | дБ | |
|
Вносимые потери экспресс канала
|
≤ 0,4 | дБ | |
|
Пульсация add/drop канала
|
≤ 0,3 | дБ | |
|
Изоляция смежных каналов (add/drop)
|
- | >30 | дБ |
|
Изоляция несмежных каналов (add/drop)
|
- | >40 | дБ |
|
Изоляция экспресс канала
|
>10 | дБ | |
|
Вносимые потери чувствительные
к температуре |
≤ 0,003 | дБ/°C | |
|
Изменение длины волны от температуры
|
≤ 0,002 | нм/°C | |
|
Поляризационные потери
|
≤ 0,1 | дБ | |
|
Поляризационная дисперсия
|
≤ 0,1 | пс | |
|
Направленность
|
>50 | дБ | |
|
Обратные потери
|
>45 | дБ | |
|
Мощность
|
500 | мВт | |
|
Тип волокна
|
SMF-28e | ||
|
Рабочая температура
|
от 0 до + 70 | °C | |
|
Температура хранения
|
от -40 до + 85 | °C | |
|
Размеры
|
Ø5,5 х 35 | мм | |
- Add/drop каналы
- DWDM
- Маршрутизация длины волны
- Волоконно-оптические усилители
- CATV системы
