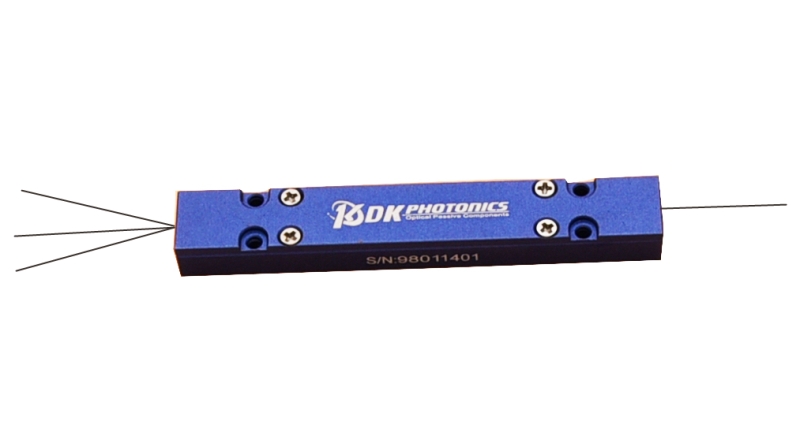

PSC-21 - (2+1)x1 сумматор накачки с сигнальным волокном

Многомодовые сумматоры накачки (2+1)×1 компании DK Photonics созданы для применения в высокомощных системах. Компоненты отличаются превосходными оптическими характеристиками.
  • Длина волны сигнала 1030 - 1080 нм, 1530-1575 нм, 1950 - 2050 нм
  • Длина волны накачки 780 - 1000 нм
  • Входная мощность от 5 до 300 Вт
  • Широкий выбор корпусов
  • Разные типы волокон
Производитель:  DK PHOTONICS

Многомодовые сумматоры компании DK Photonics предлагают эффективную передачу энергии для высокомощных применений, таких как каскадная накачка с максимальным сохранением мощности излучения. Многомодовые сумматоры могут быть спроектированы под требования и параметры применения: максимальная поддерживаемая мощность, число входящих волокон, различные типы волокна.

Компания DK Photonics имеет производственные возможности для изготовления сумматоров  накачки различных конфигурации (2+1)x1, (6+1)x1, (18+1)x1 и т.д. Тип волокон накачки, сигнального волокна и выходного волокна могут быть подобраны индивидуально.

Особенности:

  • Высокая эффективность передачи энергии
  • Низкий уровень вносимых потерь
  • Возможность создания индивидуальной конфигурации

Основные характеристики

Параметр  Значение Ед. Измерения
Длина волны накачки  780 - 1000 нм
Длина волны сигнала  1020 - 1080; 1530 - 1575; 1950 - 2050   нм
Мощность накачки/порт       5 - 300 Вт
Максимально вносимые потери сигнала  0,5 дБ
Эффективность накачки  ≥ 90 %
Потери на отражение (накачка)  40 дБ
Конфигурация    (2+1)x1
-
Рабочий диапазон температур
0 - 75


Возможные конфигурации сумматора (2+1)x1
Волокно накачки Сигнальное волокно Выходное волокно (двойная оболочка)
Ед. Измерения
105/125, NA 0,22 HI1060 6/125
мкм
105/125, NA 0,22 HI1060 10/125
мкм
105/125, NA 0,22 HI1060 20/125
мкм
105/125, NA 0,22 6/125, одинарная или двойная оболочка 6/125
мкм
105/125, NA 0,22 6/125, одинарная или двойная оболочка
10/125
мкм
105/125, NA 0,22 6/125, одинарная или двойная оболочка 20/125
мкм
105/125, NA 0,22 SMF-28  8/125
мкм
105/125, NA 0,22 8/125, двойная оболочка 8/125
мкм
105/125, NA 0,22 10/125, одинарная или двойная оболочка 10/125
мкм
105/125, NA 0,22  10/125, одинарная или двойная оболочка
20/125
мкм
105/125, NA 0,22   12/125, одинарная или двойная оболочка
12/125 мкм
105/125, NA 0,22   20/125, одинарная или двойная оболочка
20/125 мкм
105/125, NA 0,22 25/250, одинарная или двойная оболочка  25/250 мкм
200/220, NA 0,22 25/250, одинарная или двойная оболочка 25/250
мкм
200/220, NA 0,22  30/250, одинарная или двойная оболочка  30/250  мкм
200/220, NA 0,22
20/400, двойная оболочка 20/400
мкм

Параметры корпуса
Обозначение (мощность) Размер Ед. Измерения
T1 Ø4x60 мм
T2 5x5x50   мм
T3 70x13x8 мм
Т4 65x12x7,5 мм
Т5 80x14x10 мм

  • Волоконные лазеры
  • Высокомощные волоконные усилители
  • Охлаждение атомов

Формирование партномера (артикула) для заказа
PSC-21-B-C-D-E-F-G-H
B: Конфигурация
C: Длина волны сигнала
D: Оптическая мощность / порт
E: Тип волокна накачки
F: Тип сигнального волокна
G: Тип выходного волокна
H: Длина волокна
Список моделей
Модель Длина волны сигнала Длина волокна Тип сигнального волокна Конфигурация Оптическая мощность / порт Тип волокна накачки Тип выходного волокна
PSC-21-F-64-50-105/125NA0.22-XXX-XXX-10 1064 нм1 мПод заказПрямая накачка50 ВтMM 105/125 0.22Под заказ
PSC-21-F-55-50-105/125NA0.22-XXX-XXX-10 1550 нм1 мПод заказПрямая накачка50 ВтMM 105/125 0.22Под заказ
